سیستم تله متری در صنعت آب و فاضلاب از اهمیت بالایی برخوردار است. این سیستم به شرکت های آب و فاضلاب کمک میکند تا نظارت دقیق تری بر تولید، توزیع، کیفیت و فشار آب داشته باشند. در این مقاله، به بررسی مفهوم تله متری آب و فاضلاب، ساختار و مزایای آن خواهیم پرداخت.
سیستم تله متری Telemetry چیست؟
تلهمتری یک فناوری ارتباطی خودکار است که دادههای اندازهگیری شده را از فواصل دور جمعآوری و به مرکز کنترل منتقل میکند. این سیستم در مناطقی که دسترسی فیزیکی سخت یا غیرممکن است، بسیار کاربردی بوده و نظارت از راه دور را ممکن میسازد. واژه “تلهمتری” ریشه یونانی دارد و امروزه در حوزههایی همچون آب و فاضلاب، کاربرد گستردهای پیدا کرده است. بهویژه با گسترش روزافزون شهرها و نیاز به تأمین آب شرب برای مجموعههای شهری، استفاده از فناوری تلهمتری برای مدیریت مؤثر توزیع آب بسیار اهمیت پیدا کرده است. در این راستا، جمعآوری اطلاعات، پردازش آن و ارسال دستورات برای مدیریت صحیح شبکههای آبرسانی ضروری است. سیستمهای تلهمتری و اسکادا به عنوان ابزارهای بسیار مؤثر برای نظارت و کنترل از راه دور، امکان جمعآوری، ذخیره و پردازش دادهها را فراهم میکنند.
این فناوریها بهویژه در شرایطی که فاصلهها زیاد است یا نصب کابلهای مخابراتی ممکن یا مقرون به صرفه نیست، اهمیت ویژهای پیدا میکنند. انتخاب سیستم مناسب برای انتقال اطلاعات در طرحها و پروژههای آبرسانی بسیار مهم است. از آنجا که این سیستمها میتوانند نظارت و کنترل از راه دور را بهطور مؤثری انجام دهند، در کاهش تعداد بازدیدها از نقاط بهرهبرداری و کاهش زمان و هزینههای لازم برای رفع خطاها نیز مؤثر هستند. هدف اصلی استفاده از این سیستمها، جمعآوری و پردازش اطلاعات برای پیشبرد اهداف مدیریت، مانیتورینگ، و بهرهبرداری بهینه از شبکههای آبرسانی است.
استفاده از تله متری و اسکادا در صنعت آب و فاضلاب
تله متری جمعآوری و ارسال دادهها از راه دور و اسکادا (SCADA) نظارت و کنترل از راه دور است. تله متری آب و فاضلاب باعث بهبود عملکرد این شرکت می شود و به آنها امکان میدهد تا پارامترهایی مثل کیفیت آب، تشخیص نشتی، میزان آب عبوری و ایمنی خطوط انتقال را کنترل کنند.
همچنین از این سیستم برای پایش تجهیزات مهمی مانند ایستگاههای پمپاژ و پمپها استفاده میشود و مهندسین می توانند تجهیزات را از راه دور کنترل کنند. ترکیب سیستم اسکادا با تله متری نظارت و کنترل بهتری بر شبکههای آبرسانی و فاضلاب فراهم کند.
مزایای استفاده از تله متری در شبکه آب و فاضلاب
استفاده از سیستمی مانند تله متری مزایایی مثل مدیریت کیفیت و مصرف آب، نظارت آنلاین بر فشار، تولید و ذخیرهسازی آب، هشداردهی در صورت خشکسالی یا کاهش سطح آب، کنترل ایستگاههای پمپاژ از راه دور، هوشمندسازی تصفیهخانهها و تجهیزات آبرسانی، تشخیص نشت در شبکههای توزیع، کاهش نیاز به نیروی انسانی و صرفهجویی در زمان و هزینه دارد. به همین خاطر سیستم تله متری در صنعت آب و فاضلاب جایگاه ویژهای را به خود اختصاص داده است.
| مزیت | توضیح |
|---|---|
| کاهش هزینه بهرهبرداری | حذف بازدیدهای حضوری |
| کاهش مصرف انرژی | کنترل هوشمند پمپها |
| کاهش هدررفت آب | تشخیص سریع نشتی |
| افزایش عمر تجهیزات | جلوگیری از عملکرد خارج از محدوده |
| کنترل از راه دور | دسترسی آنلاین |
| ثبت اطلاعات | گزارشگیری بلندمدت |
| هشدار لحظهای | ارسال Alarm |
| کاهش نیروی انسانی | اتوماسیون عملیات |
ساختار سیستم تله متری آب و فاضلاب
سیستم مانیتورینگ آب و فاضلاب از سه بخش اصلی تشکیل میشود که هرکدام نقش مهمی در نظارت و کنترل عملکرد سیستم دارند:
- سنسور یا حسگر: حسگر دستگاهی است که برای اندازهگیری پارامترهای مختلف فیزیکی یا شیمیایی طراحی شده است. این پارامترها میتوانند شامل دما، فشار، pH، رسانایی، کدورت، اکسیژن محلول، جامدات معلق و غیره باشند. سنسورها دادههای خام را دریافت کرده و آنها را به سیگنالهای الکتریکی تبدیل میکنند که برای پردازش و انتقال به دیگر بخشها مناسب است.
- فرستنده: فرستنده دستگاهی است که سیگنالهای الکتریکی حاصل از حسگر را به سیگنالهای قابل انتقال تبدیل میکند. این سیگنالها معمولاً از طریق بسترهایی مانند پلتفرمهای GSM/GPRS ارسال میشوند که به فرستنده اجازه میدهد دادهها را به راحتی به مرکز کنترل یا سیستمهای دیگر منتقل کند. این تکنولوژی ارتباطی از شبکههای همراه اول، ایرانسل، رایتل و دیگر اپراتورها بهره میبرد و امکان ارتباط از راه دور را فراهم میآورد.
- گیرنده: گیرنده دستگاه یا نرمافزاری است که وظیفه دریافت سیگنالهای قابل انتقال را بر عهده دارد. این دستگاه یا نرمافزار سیگنالهای منتقلشده را دریافت کرده و آنها را به سیگنالهای الکتریکی قابل پردازش تبدیل میکند. این بخش امکان تجزیه و تحلیل دادهها و اقدامات بعدی را برای مدیریت سیستم فراهم میآورد.
با استفاده از این سه بخش اصلی، سیستم مانیتورینگ آب و فاضلاب قادر است بهطور پیوسته و دقیق شرایط مختلف سیستمهای آبرسانی و فاضلاب را اندازهگیری کرده و اطلاعات ضروری را به صورت آنی به مرکز کنترل منتقل کند. این امر به مدیریت بهتر منابع، کاهش خطاها و بهینهسازی عملکرد سیستمها کمک میکند.
جدول اجزای اصلی سیستم تله متری آب و فاضلاب
| جزء | وظیفه |
|---|---|
| سنسورها | اندازهگیری فشار، دبی، سطح، کیفیت آب |
| RTU | جمعآوری داده و اجرای فرمان |
| PLC | کنترل فرآیند |
| مودم GSM/4G/LoRa | انتقال اطلاعات |
| SCADA | مانیتورینگ و کنترل |
| HMI | نمایش وضعیت تجهیزات |
| سرور و پایگاه داده | ذخیره اطلاعات |
| نرمافزار تحلیل | گزارشگیری و تحلیل مصرف |

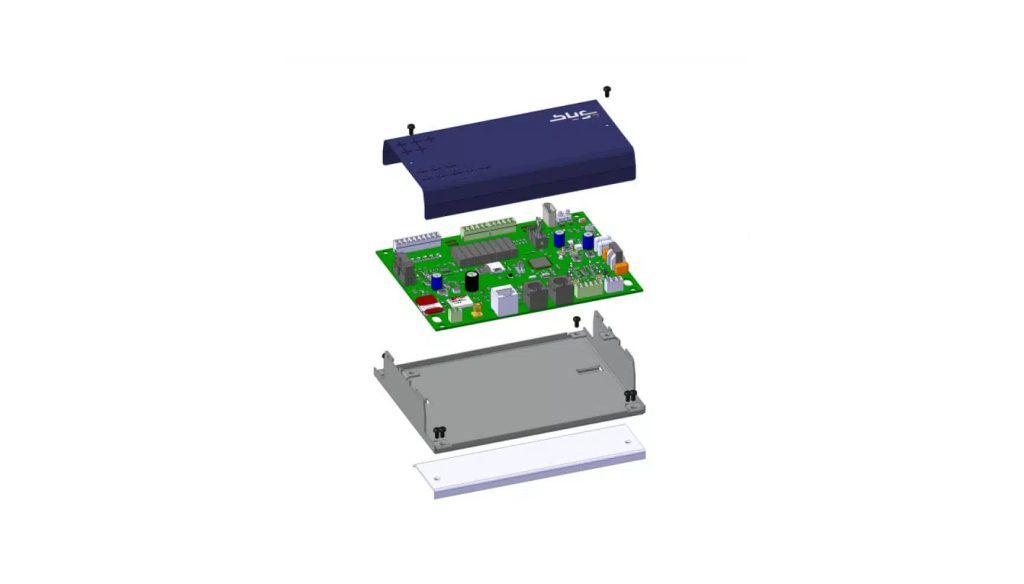

یکی از اجزای کلیدی در سیستمهای تله متری آب و فاضلاب دستگاه RTU (Remote Terminal Unit) است. این واحد ترمینال راه دور، دادهها را از تجهیزات نصبشده در نقاط مختلف شبکه (مانند سنسورها، شیرها، پمپها و…) جمعآوری کرده و به مرکز کنترل ارسال میکند.
RTUها معمولاً بهصورت خودکار عمل میکنند و قابلیت برنامهریزی دارند تا بتوانند در شرایط مختلف، تصمیمات مشخصی اتخاذ کنند یا دستورات دریافتشده از مرکز SCADA را اجرا کنند. وجود RTU در ساختار تله متری باعث افزایش دقت، سرعت و اتوماسیون در مدیریت شبکههای آب و فاضلاب میشود.
کاربرد سیستم تله متری در بخشهای مختلف صنعت آب
- ایستگاههای پمپاژ: کنترل پمپ، کنترل فشار، مدیریت انرژی
- مخازن ذخیره آب، اندازهگیری سطح، جلوگیری از سرریز، کنترل شیرها
- خطوط انتقال: کنترل فشار، تشخیص نشتی، اندازهگیری دبی
- تصفیهخانه: کنترل کیفیت آب، اندازهگیری کل، کنترل پمپها
- شبکه توزیع شهری: مدیریت مصرف، تحلیل فشار، کنترل شکستگی خطوط
سیستم تله متری آب و فاضلاب چگونه کار میکند؟
اندازهگیری
↓
ارسال به RTU
↓
پردازش
↓
ارسال به SCADA
↓
نمایش روی مانیتور
↓
صدور فرمان
↓
فعال شدن پمپ یا شیر
تفاوت سیستم تله متری و اسکادا
| ویژگی | Telemetry | SCADA |
|---|---|---|
| جمعآوری داده | ✅ | ✅ |
| کنترل تجهیزات | ❌ | ✅ |
| ثبت اطلاعات | محدود | کامل |
| مانیتورینگ آنلاین | محدود | کامل |
| فرمان از راه دور | ندارد | دارد |
سخن پایانی
با گسترش شهرنشینی و افزایش چالشهای مدیریت منابع آبی، استفاده از سیستمهای اسکادا و تله متری آب و فاضلاب به یک ضرورت تبدیل شده است. این سیستمها، با فراهمسازی امکان پایش بلادرنگ، کنترل هوشمند و کاهش خطای انسانی، نقش حیاتی در بهینهسازی مصرف، تشخیص نشتی و افزایش بهرهوری تاسیسات ایفا میکنند. پیادهسازی این فناوریها نهتنها موجب صرفهجویی در زمان و هزینه میشود، بلکه زیرساختهای لازم برای آیندهای پایدار و هوشمند در مدیریت آب و فاضلاب را فراهم میسازد.
اگر قصد پیادهسازی سیستم تله متری آب و فاضلاب را دارید، مجموعه پویاک به عنوان تولیدکننده تخصصی تجهیزات ابزار دقیق و سیستمهای کنترلی، همراه قابل اعتمادی برای شماست. برای کسب اطلاعات بیشتر میتوانید با مشاورین مادر ارتباط باشید: ۰۵۱۹۱۰۰۲۳۷۹
سوالات متداول
۱. سیستم های تله متری و اسکادا (SCADA) چه تفاوتی با هم دارند؟
تله متری و اسکادا، هر دو در زمینه نظارت و مدیریت از راه دور دادهها در صنعت آب و فاضلاب به کار میروند؛ اما تلهمتری بیشتر بر جمعآوری و ارسال دادهها از نقاط دوردست تمرکز دارد، در حالی که اسکادا علاوه بر دریافت اطلاعات، امکان کنترل تجهیزات و اعمال فرمان از راه دور را نیز فراهم میکند.
۲. سیستم اسکادا در صنعت آب و فاضلاب چه کاربردهایی دارد؟
سیستم اسکادا (SCADA) در صنعت آب و فاضلاب برای نظارت و کنترل از راه دور تجهیزات و فرآیندها بهکار میرود. با جمعآوری دادههای لحظهای از سنسورها و تجهیزات مختلف به اپراتورها اجازه میدهد تا عملکرد سیستم را بلادرنگ مشاهده و کنترل کنند. مثلا اسکادا میتواند در مدیریت ایستگاههای پمپاژ، کنترل سطح مخازن، تشخیص نشت و بهینهسازی مصرف انرژی نقش موثری ایفا کند.
۳. سیستمهای تله متری و اسکادا چگونه به کاهش هزینههای عملیاتی در صنعت آب و فاضلاب کمک میکنند؟
این سیستمها با فراهمسازی امکان نظارت بلادرنگ بر تجهیزات و فرآیندها، تشخیص زودهنگام مشکلات و بهینهسازی عملکرد تجهیزات، نیاز به بازدیدهای میدانی مکرر و تعمیرات اضطراری را کاهش میدهند. همچنین، با تحلیل دادههای جمعآوریشده میتوان مصرف انرژی را بهینه کرده و از بروز خرابیهای پرهزینه جلوگیری کرد.
