مزایای فلومتر آلتراسونیک متعدد است و این عوامل باعث شده که یک ابزار دقیق قابل اعتماد در صنایع مختلف باشد. فلومتر آلتراسونیک یکی از پیشرفتهترین ابزارهای اندازهگیری جریان سیالات است که با استفاده از امواج فراصوت، بدون تماس مستقیم با مایع یا گاز درون لوله، سرعت و دبی جریان را اندازهگیری میکند.
این فناوری به دلیل دقت بالا، عدم نیاز به قطعات متحرک و قابلیت نصب آسان بدون توقف سیستم، در صنایع مختلف بهویژه در مواردی که سیال خورنده، تمیز یا با دمای بالا باشد، بسیار پرکاربرد است. فلومتر هوشمند آلتراسونیک یکی از پیشرفتهترین این تجهیزات در بازار است.
فلومتر آلتراسونیک چیست و چگونه کار میکند؟
فلومتر آلتراسونیک (Ultrasonic Flowmeter) دستگاهی است که برای اندازهگیری سرعت جریان مایعات یا گازها در یک لوله از امواج فراصوت استفاده میکند. این فلومتر بدون تماس مستقیم با سیال کار میکند و معمولا هیچ قطعهی متحرکی ندارد، به همین دلیل دوام بالایی دارد و نیاز به نگهداری کمتری دارد.
نحوه عملکرد آن به این صورت است که دو حسگر فراصوت (ترانسدیوسر) در دو طرف لوله قرار میگیرند. این حسگرها امواج صوتی را به داخل سیال میفرستند و دریافت میکنند. وقتی سیال در حال حرکت است، سرعت امواج صوتی که در جهت جریان حرکت میکنند سریعتر از امواجی است که خلاف جهت جریان میروند. فلومتر با اندازهگیری اختلاف زمان بین این دو موج، سرعت جریان را محاسبه میکند و با دانستن سطح مقطع لوله، میتوان حجم جریان را بهدست آورد.
شاید مقاله: « تفاوت کنتور آب الکترومغناطیسی با التراسونیک» درک بهتری از تفاوت این سیستم با سایر تجهیزات به شما بدهد. این نوع فلومتر برای کاربردهای مختلفی مانند صنایع نفت، آب، گاز و داروسازی استفاده میشود، مخصوصاً زمانی که دقت بالا و عدم تماس با سیال اهمیت دارد.
همچنین بخوانید :
مهمترین مزایای فلومتر آلتراسونیک در صنایع مختلف
فلومتر آلتراسونیک به دلیل دقت بالا، عمر طولانی و توانایی کارکرد بدون تماس مستقیم با سیال، در بسیاری از صنایع بهعنوان گزینهای قابل اعتماد و پیشرفته شناخته میشود. بسته به نوع فرآیند و شرایط کاری، این دستگاه میتواند مزایای متعددی را برای کاربران صنعتی فراهم کند. کاربرد فلومتر آلتراسونیک بسیار گسترده است.
دقت بالا در اندازهگیری جریان
فلومترهای آلتراسونیک با استفاده از تکنولوژی اندازهگیری اختلاف زمان عبور (Transit Time) یا اثر داپلر، قادر به ارائه نتایج بسیار دقیق حتی در شرایط پیچیده جریان هستند. این ویژگی بهویژه در صنایع حساس مانند داروسازی یا فرآیندهای شیمیایی اهمیت زیادی دارد.
قابلیت نصب بدون توقف فرآیند (Clamp-on)
نوع clamp-on فلومتر آلتراسونیک این امکان را میدهد که دستگاه بدون نیاز به قطع جریان و باز کردن لوله نصب شود. این ویژگی بهطور خاص در صنایع آب، نیروگاهها و پتروشیمی که وقفه در عملیات هزینهبر است، بسیار ارزشمند است.
مناسب برای سیالات خورنده یا تمیز
از آنجا که سنسورها با سیال تماس مستقیم ندارند، میتوان از این فلومتر در اندازهگیری جریان اسیدها، بازها، یا حتی آب فوقخالص استفاده کرد. این مزیت باعث افزایش طول عمر سیستم و کاهش نیاز به مواد مقاوم در برابر خوردگی میشود. از مزایای فلومتر آب اولتراسونیک است.
عدم ایجاد افت فشار در سیستم
برخلاف فلومترهای مکانیکی، فلومتر آلتراسونیک هیچ مانعی در مسیر جریان ایجاد نمیکند، در نتیجه هیچ افت فشاری به سیستم وارد نمیشود. این مزیت در سیستمهای با فشار پایین یا جریان حساس به افت فشار، مانند سامانههای توزیع آب، اهمیت دارد.
هزینه نگهداری پایین و دوام بالا
به دلیل نداشتن قطعات متحرک یا سایشی، فلومترهای آلتراسونیک نیاز بسیار کمی به تعمیرات و تعویض قطعات دارند. این ویژگی در صنایع با حجم بالای عملیات، مانند تصفیهخانههای آب یا پالایشگاهها، منجر به کاهش هزینههای عملیاتی میشود.
قابلیت اندازهگیری دوطرفه و جریان برگشتی
این دستگاهها توانایی اندازهگیری جریان در هر دو جهت (رفت و برگشت) را دارند که برای کنترل دقیق سیستمهای حلقهای یا فرآیندهای بازیافتی در صنایع شیمیایی و حرارتی بسیار کاربردی است.
پشتیبانی از طیف گستردهای از اندازه لوله و نوع سیال
فلومتر آلتراسونیک میتواند روی لولههایی با قطرهای بسیار کوچک تا بسیار بزرگ نصب شود و با سیالات مختلف از جمله مایعات تمیز، آلوده یا حتی گازها سازگار باشد. این انعطافپذیری باعث استفاده گسترده آن در صنایع گوناگون از جمله نفت، گاز، مواد غذایی و نیروگاهی شده است.

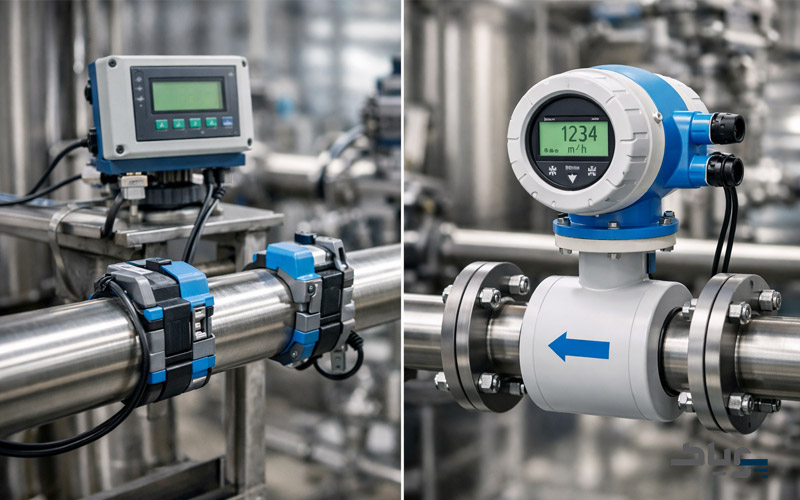

جدول مقایسه فلومتر آلتراسونیک با فلومترهای دیگر
در انتخاب فلومتر مناسب برای یک کاربرد صنعتی یا خانگی، شناخت تفاوتها و ویژگیهای انواع مختلف فلومترها بسیار مهم است. فلومتر آلتراسونیک به دلیل ویژگیهای خاص خود با سایر انواع فلومتر مانند توربینی، مغناطیسی و جرمی تفاوتهای قابل توجهی دارد.
| جرمی (کوریولیس) | توربینی | مغناطیسی | آلتراسونیک | ویژگیها |
| مایع و گاز | مایعات تمیز | فقط مایع رسانا | مایع و گاز | نوع سیال |
| دارد | دارد | دارد | ندارد (در نوع clamp-on) | تماس با سیال |
| بسیار بالا | متوسط | بالا | بالا | دقت اندازهگیری |
| متوسط | بالا (قطعات متحرک دارد) | کم | کم | نیاز به نگهداری |
| دارد | دارد | ندارد | ندارد | ایجاد افت فشار |
| بالا | پایین | متوسط | متوسط تا بالا | هزینه تقریبی |
| صنایع دقیق، شیمیایی | سیستمهای ساده و ارزان | آب و فاضلاب، مواد شیمیایی | صنایع آب، نفت، گاز | کاربردها |
جهت مشاوره برای خرید فلومتر الکترومغناطیسی هوشمند و استعلام قیمت، با ما تماس بگیرید:
کاربردهای فلومتر آلتراسونیک در تصفیهخانهها و شبکههای آبرسانی
فلومتر آلتراسونیک بهعنوان یکی از ابزارهای پیشرفته در پایش و کنترل جریان، نقش بسیار مهمی در بهینهسازی عملکرد تصفیهخانهها و شبکههای آبرسانی ایفا میکند. مزایای فلومتر آلتراسونیک، از جمله دقت بالا، قابلیت نصب بدون اختلال در فرآیند و عدم نیاز به تماس مستقیم با سیال، آن را به گزینهای ایدهآل برای صنایع آبی تبدیل کرده است.
اندازهگیری دقیق جریان ورودی و خروجی تصفیهخانه
در تصفیهخانههای آب و فاضلاب، کنترل دقیق دبی ورودی و خروجی برای مدیریت فرآیندهای شیمیایی و مکانیکی ضروری است. مزایای فلومتر آلتراسونیک مانند عدم اختلال در جریان و دقت بالا، امکان اندازهگیری بدون تماس با سیال آلوده یا خورنده را فراهم میکند.
پایش مصرف آب در شبکههای توزیع
فلومترهای آلتراسونیک بهدلیل قابلیت نصب روی خطوط در حال کار (clamp-on)، میتوانند بهراحتی در نقاط مختلف شبکههای آبرسانی نصب شوند. مزایای فلومتر آلتراسونیک در این زمینه شامل نصب آسان، عدم ایجاد افت فشار، و توانایی اندازهگیری در لولههای بزرگ است.
تشخیص نشت و هدررفت در خطوط انتقال
با ثبت دقیق جریان در بخشهای مختلف شبکه، میتوان از اختلاف حجم اندازهگیریشده برای شناسایی نشت یا هدررفت آب استفاده کرد. این کاربرد، یکی از مزایای فلومتر آلتراسونیک در کاهش هزینههای عملیاتی و افزایش راندمان سیستم است.
کنترل هوشمند ایستگاههای پمپاژ
فلومتر آلتراسونیک در ایستگاههای پمپاژ، امکان اندازهگیری لحظهای دبی را فراهم میکند. این موضوع به اتوماسیون دقیق و کنترل مصرف انرژی کمک کرده و از مزایای فلومتر آلتراسونیک در بهرهبرداری بهینه از تجهیزات پمپاژ بهشمار میرود.
نکات مهم در نصب و نگهداری فلومترهای آلتراسونیک
نصب و نگهداری صحیح فلومتر آلتراسونیک نقش کلیدی در دقت عملکرد و طول عمر دستگاه دارد. با توجه به اینکه این نوع فلومتر بر پایه اندازهگیری زمان عبور امواج صوتی کار میکند، شرایط نصب و عوامل محیطی میتوانند بهشدت روی نتایج تأثیر بگذارند. بهره گیری از مزایای فلومتر آلتراسونیک با رعایت این شروط ممکن است.
· انتخاب محل مناسب روی لوله: باید از نواحی با تلاطم زیاد یا نزدیک زانوییها و پمپها پرهیز شود.
· تمیزی سطح لوله (در نوع clamp-on): برای انتقال صحیح امواج، سطح تماس باید تمیز و صاف باشد.
· جهت نصب درست حسگرها: حسگرها باید دقیقاً در مقابل یکدیگر قرار بگیرند تا سیگنال بهدرستی عبور کند.
· استفاده از گریس یا ژل فراصوت: برای بهبود تماس صوتی بین حسگر و لوله استفاده میشود.
· اطمینان از پر بودن لوله: وجود حباب هوا یا لوله نیمهپر باعث اختلال در اندازهگیری میشود.
· کالیبراسیون دورهای: برای حفظ دقت، دستگاه باید طبق توصیه سازنده کالیبره شود.
· محافظت در برابر شرایط محیطی: دستگاه و کابلها باید از رطوبت، حرارت زیاد یا ضربه محافظت شوند.
· بررسی سیگنال بهصورت دورهای: کنترل کیفیت سیگنال دریافتی برای اطمینان از عملکرد پایدار ضروری است.
· دوری از نویز الکترونیکی: نصب در فاصله مناسب از منابع نویز مانند موتورهای الکتریکی توصیه میشود.
· ثبت و تحلیل دادهها: ذخیره منظم دادهها به تشخیص مشکلات احتمالی کمک میکند.
آیا فلومتر آلتراسونیک برای پروژه شما مناسب است؟
وقتی در خصوص مزایای فلومتر آلتراسونیک دانستید، حالا باید آن را با نیاز خود تطابق دهید. برای انتخاب فلومتر مناسب، باید شرایط پروژه، نوع سیال، نیاز به دقت، امکان قطع جریان، و هزینه نگهداری بررسی شود. فلومتر آلتراسونیک با مزایای خاص خود در بسیاری از پروژهها انتخاب مناسبی است، اما در برخی شرایط ممکن است گزینههای دیگر مناسبتر باشند. این راهنما پاسخی دقیق بر این پرسش خواهد بود:
| فلومتر آلتراسونیک مناسب است؟ | اگر پاسخ این است… | معیار پروژه |
| بله | بله | آیا سیال تمیز، غیررسانا یا خورنده است؟ |
| بله | بله | آیا میخواهید فلومتر بدون قطع جریان نصب شود؟ |
| بله | بله | آیا به دقت بالا نیاز دارید؟ |
| نه (دقت کاهش مییابد) | بله | آیا سیال دارای حباب هوا یا ذرات زیاد است؟ |
| یا فلومتر مغناطیسی بهتر است | بله | آیا سیال رسانا مانند آب شهری است؟ |
| نه (گرانتر از سادهترین مدلها) | بله | آیا پروژه به هزینه پایین نیاز دارد؟ |
| بله | بله | آیا لولهها سایز بزرگ دارند؟ |
| نه (حساس به نویز است) | بله | آیا محیط دارای نویز الکترونیکی شدید است؟ |
سخن پایانی
در خصوص مزایای فلومتر آلتراسونیک و امتیازات کلیدی آن در اجرا پروژههای مختلف گفتیم. فلومتر آلتراسونیک بهعنوان یکی از دقیقترین و کمهزینهترین ابزارهای اندازهگیری جریان، با تکیه بر فناوری امواج فراصوت، مزایایی چون عدم تماس با سیال، عدم افت فشار، نصب آسان و نگهداری کم را خلق خواهد کرد.
این ویژگیها باعث شده تا در بسیاری از صنایع از جمله نفت، گاز، آب و فاضلاب، و داروسازی مورد استفاده قرار گیرد. همچنین، توانایی اندازهگیری سیالات خورنده یا تمیز و قابلیت نصب روی لولههای در حال کار، آن را به گزینهای ایدهآل برای پایش مداوم و مطمئن جریان تبدیل کرده است.
