در بسیاری از سامانههای آبرسانی و تجهیزات صنعتی، نقاطی وجود دارد که نصب سنسورهای فشار معمولی به دلیل محدودیت ابعاد یا نوع اتصال امکانپذیر نیست. خطوط فرعی، انشعابات جانبی، پکیجهای فشرده و تجهیزات OEM از جمله این فضاهای محدود محسوب میشوند.
در چنین شرایطی، سنسورهای فشار قلمی به عنوان راهکاری مهندسی برای اندازهگیری دقیق فشار با حداقل حجم و وزن مطرح میشوند.
سنسور فشار قلمی چیست؟
سنسور فشار قلمی نوعی حسگر فشار است که دارای ویژگیهای زیر است:
- قطر بدنه بسیار کوچک
- فرم استوانهای باریک و کشیده
- قابلیت نصب در فضاهای تنگ و محدود
این سنسورها معمولاً برای اندازهگیری فشار سیالات در نقاطی به کار میروند که دسترسی محدود یا زاویه نصب نامتعارف وجود دارد.
چرا ابزار دقیق کوچک اهمیت پیدا کرده است؟
روندهای صنعتی مانند:
- فشردهسازی تجهیزات
- ماژولار شدن سامانهها
- کاهش حجم تجهیزات OEM
نیاز به ابزار دقیق مینیاتوری را افزایش دادهاند. در بسیاری از کاربردها، ابعاد کوچک در کنار دقت بالا یک الزام محسوب میشود و سنسور باید هر دو ویژگی را همزمان ارائه دهد.

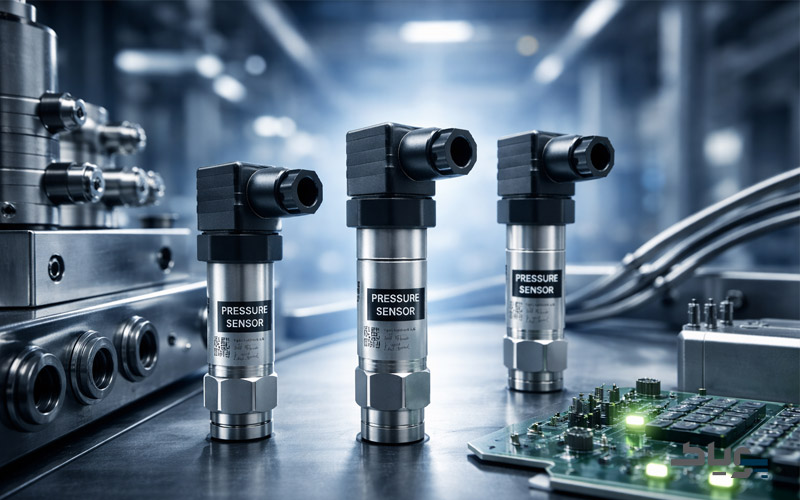

مزایای استفاده از سنسورهای فشار قلمی
۱. نصبپذیری در فضاهای محدود
طراحی باریک این سنسورها امکان نصب در خطوط فرعی با فاصله کم از سایر اجزا را فراهم میکند، بدون آنکه نیاز به تغییر ساختار مکانیکی تجهیز باشد.
۲. کاهش حجم کلی سیستم
در تجهیزات OEM هر میلیمتر اهمیت دارد. کاهش ابعاد به کاهش هزینه، افزایش قابلیت حمل و یکپارچهسازی سادهتر منجر میشود. سنسور قلمی امکان ادغام آسانتر در طراحیهای فشرده را فراهم میکند.
۳. پاسخ دینامیکی مناسب
به دلیل جرم کم:
- دیافراگم سریعتر به تغییرات فشار واکنش نشان میدهد
- اندازهگیری فشارهای گذرا با دقت بیشتری انجام میشود
این ویژگی در سیستمهای کنترلی سریع بسیار ارزشمند است.
۴. مصرف انرژی پایین
ابعاد کوچک معمولاً با مدارهای کممصرفتر و توان مصرفی پایینتر همراه است؛ موضوعی که در تجهیزات باتریمحور و سیستمهای IoT اهمیت ویژهای دارد.
ملاحظات فنی در انتخاب سنسور فشار قلمی
محدوده فشار و اضافهبار
به دلیل ابعاد کوچک، تحمل اضافهبار باید با دقت بررسی شود. انتخاب سنسور با ضریب ایمنی مناسب ضروری است؛ زیرا عدم توجه به این موضوع میتواند منجر به آسیب دائمی حسگر شود.
پایداری حرارتی
در سنسورهای کوچک، تغییرات دما تأثیر بیشتری بر خروجی دارند. وجود جبرانسازی دمایی داخلی اهمیت بالایی دارد، بهویژه در کاربردهای مرتبط با آب که عملکرد پایدار در بازه دمایی گسترده مورد نیاز است.
نویز و تداخل الکتریکی
ابعاد کوچک میتواند باعث افزایش حساسیت به نویز شود. استفاده از فیلتر مناسب و شیلدینگ الکتریکی در طراحی سیستم اهمیت حیاتی دارد.
انتخاب مواد در سنسورهای قلمی
بدنه و دیافراگم
در کاربردهای آبی، مقاومت در برابر خوردگی و سازگاری با آب سخت اهمیت زیادی دارد. استفاده از فولادهای مقاوم یا آلیاژهای ویژه باعث افزایش طول عمر سنسور میشود.
سازگاری با خطوط فرعی
در خطوط با قطر کم:
- طراحی نوک سنسور نباید باعث افت فشار شود
- سطح تماس با سیال باید بهینه باشد
تا جریان سیال مختل نشود.
کاربردهای رایج در تجهیزات OEM
سنسورهای فشار قلمی در موارد زیر کاربرد گسترده دارند:
- پکیجهای تصفیه آب
- یونیتهای پمپاژ فشرده
- کنترلرهای فشار خانگی
- تجهیزات مانیتورینگ کوچک
در این کاربردها، ترکیب دقت، ابعاد کوچک و قابلیت اطمینان اهمیت بالایی دارد.
ملاحظات نصب و بهرهبرداری
جهت نصب
زاویه نصب میتواند بر عملکرد سنسور تأثیر بگذارد. نصب نادرست ممکن است باعث حبس حباب هوا یا ایجاد خطای اندازهگیری شود.
حفاظت مکانیکی
بدنه باریکتر نیازمند محافظت در برابر ضربه و مدیریت ارتعاش محیطی است، بهویژه در خطوط پمپدار.
آینده سنسورهای فشار قلمی در ابزار دقیق
با رشد تجهیزات هوشمند فشرده، سیستمهای ماژولار و کاربردهای سفارشی OEM، سنسورهای فشار قلمی به یکی از اجزای کلیدی ابزار دقیق مدرن تبدیل خواهند شد؛ جایی که هر میلیمتر و هر میلیوات اهمیت دارد.
جمعبندی
سنسورهای فشار قلمی راهکاری مهندسی برای اندازهگیری فشار در فضاهای محدود هستند. مزایای آنها شامل نصبپذیری بالا، پاسخ سریع و امکان یکپارچهسازی آسان در تجهیزات OEM است. با این حال، انتخاب صحیح، جبرانسازی دمایی، مدیریت نویز و حفاظت مکانیکی، نقش تعیینکنندهای در عملکرد بلندمدت این سنسورها دارند.
در خطوط فرعی و تجهیزات فشرده، ابزار دقیق کوچک دیگر یک انتخاب نیست، بلکه یک ضرورت مهندسی است.
در گروه صنعتی پویاک، سنسورهای فشار و ترانسمیترهای قلمی با خروجیهای متنوع از جمله ۴–۲۰ میلیآمپر، ۰–۱۰ ولت، Modbus (RS485) و پروتکلهای هوشمند مانند HARTعرضه میشوند تا با هر نوع سیستم اتوماسیون سازگاری کامل داشته باشند.
