ترانسمیتر سطح چیست و چه کاربردی دارد؟

در صنایع مختلف، دانستن مقدار دقیق سطح مایعات یا مواد جامد درون مخازن برای جلوگیری از سرریز، خشک شدن پمپ، کاهش تلفات و کنترل فرآیند اهمیت زیادی دارد. برای این منظور از ترانسمیتر سطح (Level Transmitter) استفاده می‌شود. این دستگاه به کمک سنسورهایی که دارد، میزان سطح ماده را اندازه‌گیری کرده و آن را به سیگنال الکتریکی (مانند ۴-۲۰ میلی‌آمپر یا پروتکل‌های دیجیتال) تبدیل می‌کند تا در سیستم‌های کنترلی مانند PLC یا DCS و مانیتورینگ و اتوماسیون سیستم‌های صنعتی استفاده شود.

انواع ترانسمیتر سطح

بسته به نوع فرآیند، نوع سیال و خواص فیزیکی ماده، شرایط محیطی و دقت مورد نیاز انواع مختلفی از ترانسمیتر سطح طراحی شده‌اند:

۱. ترانسمیتر سطح راداری

سطح‌سنج راداری همانند سطح‌سنج التراسونیک بر اساس اندازه‌گیری زمان رفت و برگشت موج عمل می‌کند. تفاوت اساسی میان این دو تجهیز در نوع موج ارسالی است؛ به‌طوری‌که در لول‌سنج راداری به‌جای موج التراسونیک، از امواج رادیویی استفاده می‌شود. امواج رادیویی از دسته امواج الکترومغناطیسی بوده و دارای فرکانس بالایی در محدوده گیگاهرتز هستند. لول‌سنج رادار معمولاً در بالاترین نقطه مخزن نصب می‌شود و آنتن آن وظیفه ارسال امواج رادیویی به سطح سیال را بر عهده دارد.

لول ترانسمیتر راداری یک روش اندازه‌گیری غیرتماسی محسوب می‌شود و تغییرات چگالی یا هدایت الکتریکی سیال داخل مخزن تأثیری بر دقت و کیفیت اندازه‌گیری آن ندارد. مهم‌ترین مزیت ترانسمیترهای سطح راداری نسبت به سایر روش‌های اندازه‌گیری سطح، عدم تأثیر عواملی مانند بخار، گرد و غبار، فوم یا کف و همچنین نویزهای محیطی بر عملکرد و دقت اندازه‌گیری است. علاوه بر این، این نوع ترانسمیترها قابلیت تحمل دماهای بالا تا حدود ۴۵۰+ درجه سانتی‌گراد را نیز دارند.

با توجه به این ویژگی‌های منحصربه‌فرد و عملکرد دقیق، قیمت لول ترانسمیتر راداری در مقایسه با سایر ترانسمیترهای سطح بالاتر است. با این حال، دقت بسیار بالای اندازه‌گیری آن، استفاده از این تجهیز را در صنایع و فرآیندهای حساس به گزینه‌ای کاملاً مناسب و حائز اهمیت تبدیل کرده است.

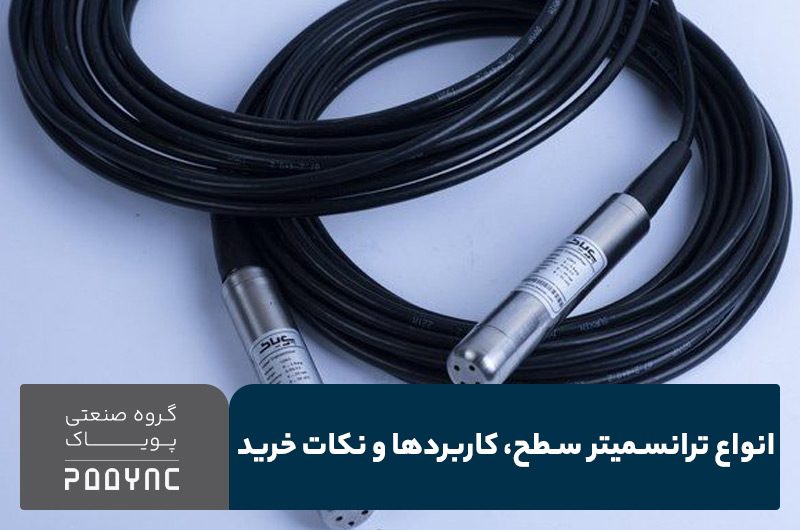

۲. ترانسمیتر سطح هیدرواستاتیک

لول ترانسمیتر هیدرواستاتیک یکی از انواع ترانسمیترهای فشار است که برای اندازه‌گیری و محاسبه ارتفاع مایعات در مخازن به کار می‌رود. این ترانسمیتر عملکردی مشابه ترانسمیترهای اختلاف فشار دارد، با این تفاوت که ترانسمیتر سطح هیدرواستاتیک عمدتاً برای مخازن روباز استفاده می‌شود.

در این روش، ارتفاع سیال با محاسبه فشار در کف مخزن و استفاده از رابطه فشار هیدرواستاتیک $P = \rho g H$P=ρgH به دست می‌آید. لازم است چگالی سیال در سراسر مخزن ثابت باشد، زیرا هرگونه تغییر در چگالی می‌تواند باعث خطای اندازه‌گیری و نمایش نادرست سطح شود.

۳. ترانسمیتر سطح خازنی

لول ترانسمیتر خازنی بر پایه اندازه‌گیری تغییرات ظرفیت خازن الکتریکی عمل می‌کند. زمانی که مخزن خالی از سیال است، بین الکترود (Probe) و دیواره مخزن یک خازن الکتریکی با حداقل ظرفیت تشکیل می‌شود. در کاربردهای مربوط به سیالات رسانا، لازم است دیواره مخزن از جنس رسانا و الکترود از جنس نارسانا انتخاب شود. در این شرایط، هوای موجود بین الکترود و دیواره مخزن به‌عنوان دی‌الکتریک عمل می‌کند.

با شروع پر شدن مخزن و قرار گرفتن سیال به‌جای هوا بین الکترودها، ماده‌ای با ضریب دی‌الکتریک بالاتر وارد میدان خازنی می‌شود. از آنجا که ضریب دی‌الکتریک سیال بیشتر از هوا است، ظرفیت خازن افزایش می‌یابد و این تغییر ظرفیت به‌صورت مستقیم برای محاسبه ارتفاع یا سطح سیال مورد استفاده قرار می‌گیرد.

یکی از قابلیت‌های مهم ترانسمیتر سطح خازنی، امکان اندازه‌گیری سطح جدایش (Interface) بین دو مایع غیرقابل اختلاط است. با استفاده از این تجهیز می‌توان سطح هر یک از سیالات را به‌صورت جداگانه اندازه‌گیری کرد، زیرا هر سیال به دلیل تفاوت در ضریب دی‌الکتریک، ظرفیت خازنی متفاوتی ایجاد می‌کند.

حداکثر ارتفاع قابل اندازه‌گیری توسط لول ترانسمیتر خازنی معمولاً در حدود ۱۰ متر برآورد می‌شود. این محدودیت عمدتاً ناشی از محدودیت‌های فیزیکی و مکانیکی در افزایش طول پراب اندازه‌گیری است.این نوع ترنسمیتر مناسب برای مایعات با ثابت دی‌الکتریک مشخص می‎‌باشد.

۴. ترانسمیتر سطح اولتراسونیک

لول ترانسمیتر التراسونیک با اندازه‌گیری اختلاف زمان بین ارسال امواج التراسونیک و بازتاب آن‌ها، سطح سیال داخل مخزن را محاسبه می‌کند. مکانیزم عملکرد این ترانسمیتر به‌گونه‌ای است که امواج تابیده شده به سطح سیال به دلیل اختلاف چگالی میان سیال و هوای بالای آن بازتاب می‌شوند.

در گام اول، اپراتور اطلاعات مربوط به ابعاد و ارتفاع کلی مخزن را به ترانسمیتر سطح وارد می‌کند. ترانسمیتر سپس زمان رفت و برگشت امواج برای مخزن خالی از سیال را محاسبه می‌کند. زمانی که مخزن با سیال پر می‌شود، اختلاف زمان بین تابش و بازتاب امواج کاهش می‌یابد و با استفاده از این تغییر زمان، ارتفاع دقیق سیال درون مخزن محاسبه می‌شود.

لول ترانسمیتر التراسونیک یکی از ساده‌ترین و کم‌هزینه‌ترین روش‌های اندازه‌گیری سطح محسوب می‌شود. همان‌طور که پیش‌تر ذکر شد، این روش غیرتماسی است و برای پایش پیوسته سطح سیالات در مخازن به کار می‌رود.

نوع ترانسمیتر	دقت	تماس با سیال	مناسب برای
هیدرواستاتیک	بالا	دارد	آب، فاضلاب، مخازن عمیق
اولتراسونیک	بالا	ندارد	سیالات خورنده
راداری	بسیار بالا	ندارد	فشار و دمای بالا
خازنی	متوسط تا بالا	دارد	مواد خاص و چسبنده

ترانسمیتر سطح چگونه کار می‌کند؟

• اندازه‌گیری فاصله سطح ماده تا سنسور
• تبدیل مقدار اندازه‌گیری‌شده به سیگنال الکتریکی
• ارسال داده به PLC، SCADA و DCS
• نمایش سطح به صورت درصد، متر، سانتی‌متر یا حجم مخزن

کاربردهای ترانسمیتر سطح

ترانسمیترهای سطح در حوزه‌های مختلف صنعتی کاربرد دارند و نقش مهمی در کنترل دقیق فرآیند ایفا می‌کنند. برخی از کاربردهای مهم عبارتند از:

• صنایع نفت و گاز: برای کنترل سطح در تانک‌های ذخیره‌سازی، جداکننده‌ها و مخازن فرآیندی.
• صنایع شیمیایی: در فرآیندهای حساس که وجود یا عدم وجود سیال تأثیر زیادی بر ایمنی دارد.
• صنایع غذایی و دارویی: برای رعایت استانداردهای بهداشتی در کنترل سطح مواد اولیه یا محصول نهایی.
• کارخانه‌های تولیدی و نیروگاه‌ها: برای اندازه‌گیری سطح مخازن آب، بخار، سوخت و مواد خنک‌کننده.
• تصفیه‌خانه‌های آب و فاضلاب: برای مدیریت دقیق سطح حوضچه‌ها و جلوگیری از سرریز یا خشکی.

مزایای استفاده از ترانسمیتر سطح در صنایع

• جلوگیری از سرریز مخازن
• جلوگیری از خشک کار کردن پمپ
• افزایش ایمنی فرآیند
• کاهش هزینه‌های عملیاتی
• افزایش دقت کنترل فرآیند
• کاهش خطای انسانی
• امکان مانیتورینگ آنلاین

بیشتر بخوانید: سطح سنج التراسونیک چیست؟

مراحل نصب ترانسمیتر اندازه‌گیری سطح

نصب درست ترانسمیتر سطح یکی از عوامل مهم در دقت اندازه‌گیری و عملکرد پایدار دستگاه است. مراحل کلی نصب عبارتند از:

1. انتخاب محل نصب مناسب: مکانی که بدون مانع، لرزش و فاصله مناسب از سطح باشد.
2. بررسی نوع ماده و شرایط محیطی: مثل دما، فشار، وجود بخار یا کف.
3. نصب مکانیکی: شامل محکم‌کاری، درزگیری و اطمینان از تراز بودن سنسور.
4. اتصال الکتریکی و تنظیمات اولیه: وصل کردن خروجی به PLC یا نمایشگر و انجام کالیبراسیون اولیه.
5. تست و بررسی صحت عملکرد: برای اطمینان از دقت داده‌های اندازه‌گیری‌شده.

نکات انتخاب و خرید ترانسمیتر سطح مناسب

• نوع ماده: مایع یا جامد، خورنده یا غیربرخورنده، چسبنده یا روان.
• شرایط فرآیند: فشار و دمای محیط، وجود گاز یا بخار.
• دقت مورد نیاز: برای فرآیندهای حساس، دقت بالاتر توصیه می‌شود.
• نوع خروجی الکتریکی: آنالوگ (۴-۲۰mA)، دیجیتال (HART، Modbus)، یا رله‌ای.
• محیط نصب: آیا ضد انفجار نیاز است؟ شرایط IP و حفاظت مکانیکی مهم است؟
• نگهداری و کالیبراسیون: سادگی در کالیبراسیون و نیاز به سرویس دوره‌ای.

انتخاب صحیح بر اساس این نکات می‌تواند از هزینه‌های تعمیر و توقف خط تولید جلوگیری کند و طول عمر مفید تجهیز را افزایش دهد.

چگونه ترانسمیتر سطح مناسب را انتخاب کنیم؟

شرایط	پیشنهاد
مخزن آب	هیدرواستاتیک
فاضلاب	هیدرواستاتیک یا اولتراسونیک
مواد شیمیایی خورنده	اولتراسونیک
دما و فشار بالا	راداری
سیلو و مواد جامد	راداری

ترانسمیتر سطح هیدرواستاتیک در چه کاربردهایی استفاده می‌شود؟

• مخازن سوخت
• چاه‌های آب
• مخازن ذخیره آب
• تصفیه‌خانه‌های آب و فاضلاب
• ایستگاه‌های پمپاژ
• استخرهای صنعتی
• مخازن مواد شیمیایی

جمع‌بندی

ترانسمیتر سطح یکی از اجزای کلیدی در اتوماسیون صنعتی است که به‌صورت دقیق، سطح مایعات یا جامدات را اندازه‌گیری کرده و به سیستم‌های کنترلی ارسال می‌کند. این تجهیز، نقش مهمی در بهینه‌سازی مصرف، ایمنی و پایداری فرآیندهای صنعتی دارد.

در این میان، شرکت پویاک به‌عنوان یکی از تولیدکنندگان ترانسمیتر سطح هیدرواستاتیک در ایران، با بهره‌گیری از تکنولوژی روز و استانداردهای صنعتی، محصولاتی دقیق، قابل‌اعتماد و مقرون‌به‌صرفه ارایه می‌دهد. اگر به‌دنبال راه‌حلی مطمین برای اندازه‌گیری سطح در فرآیندهای صنعتی خود هستید، محصولات ما می‌توانند انتخابی حرفه‌ای و مطمین باشند.
