در بسیاری از پروژههای اندازهگیری سطح، انتخاب سنسور مناسب تنها به دقت اندازهگیری یا نوع ترانسمیتر محدود نمیشود. یکی از مهمترین عوامل مؤثر بر طول عمر و عملکرد یک کابل سنسور هیدرواستاتیک، جنس روکش کابل و مقاومت آن در برابر شرایط محیطی است.
در چاههای عمیق، مخازن آب، ایستگاههای پمپاژ فاضلاب و صنایع شیمیایی، کابل سنسور علاوه بر انتقال سیگنال الکتریکی، وظیفه تحمل وزن سنسور، محافظت از لوله مویین سنسور فشار و جلوگیری از نفوذ رطوبت را نیز بر عهده دارد. به همین دلیل انتخاب اشتباه کابل میتواند باعث بروز خطا در اندازهگیری، پارگی کابل سنسور درون چاهی و حتی از کار افتادن کامل تجهیز شود.
در این مقاله تفاوتهای کابل PVC، کابل پلی اورتان (PUR) و کابل تفلون (PTFE) را بررسی میکنیم تا بتوانید بهترین گزینه را برای کاربرد صنعتی خود انتخاب کنید.
چرا جنس کابل در سنسورهای هیدرواستاتیک اهمیت دارد؟
بسیاری از خرابیهای زودهنگام ترانسمیترهای سطح غوطهور به دلیل شرایط نامناسب کابل رخ میدهد. در واقع کابل بخشی از ساختار اندازهگیری محسوب میشود و تنها یک مسیر انتقال سیگنال نیست.
مهمترین وظایف کابل در سنسورهای هیدرواستاتیک عبارتاند از:
- انتقال سیگنال اندازهگیری به سیستم کنترل
- تحمل وزن سنسور در چاهها و مخازن عمیق
- محافظت از لوله مویین سنسور فشار (Capillary Tube)
- جلوگیری از نفوذ آب و رطوبت به مدار الکترونیکی
- مقاومت در برابر سایش، کشش و مواد شیمیایی
هرگونه آسیب به کابل میتواند باعث اختلال در عملکرد سنسور و ایجاد خطاهای جدی در اندازهگیری سطح شود.
نقش لوله مویین سنسور فشار در عملکرد ترانسمیتر سطح
در ساختار بسیاری از سنسورهای هیدرواستاتیک، یک لوله مویین سنسور فشار در داخل کابل قرار دارد. این لوله وظیفه انتقال فشار اتمسفر به پشت دیافراگم سنسور را بر عهده دارد.
اگر کابل در اثر فشار، کشش یا خمشدگی شدید تغییر شکل دهد:
- مسیر لوله مویین مسدود میشود.
- فشار مرجع به درستی منتقل نمیشود.
- سنسور دچار خطای اندازهگیری میشود.
- دقت سیستم کاهش پیدا میکند.
به همین دلیل کیفیت ساخت کابل تأثیر مستقیمی بر عملکرد ترانسمیتر سطح هیدرواستاتیک دارد.
مقایسه انواع کابل سنسور هیدرواستاتیک
انتخاب جنس کابل باید بر اساس عمق نصب، شرایط محیطی، نوع سیال و میزان مواد خورنده انجام شود.
| ویژگی | کابل PVC | کابل پلی اورتان (PUR) | کابل تفلون (PTFE/FEP) |
|---|---|---|---|
| مقاومت مکانیکی | متوسط | بسیار بالا | بالا |
| مقاومت در برابر پارگی | متوسط | بسیار بالا | بالا |
| مقاومت شیمیایی | ضعیف | خوب | بسیار عالی |
| مقاومت در برابر سایش | متوسط | عالی | خوب |
| تحمل دما | محدود | مناسب | بسیار بالا |
| انعطافپذیری | خوب | بسیار خوب | متوسط |
| قیمت | اقتصادی | متوسط | بالا |
| کاربرد صنعتی | سبک | سنگین | محیطهای خورنده |

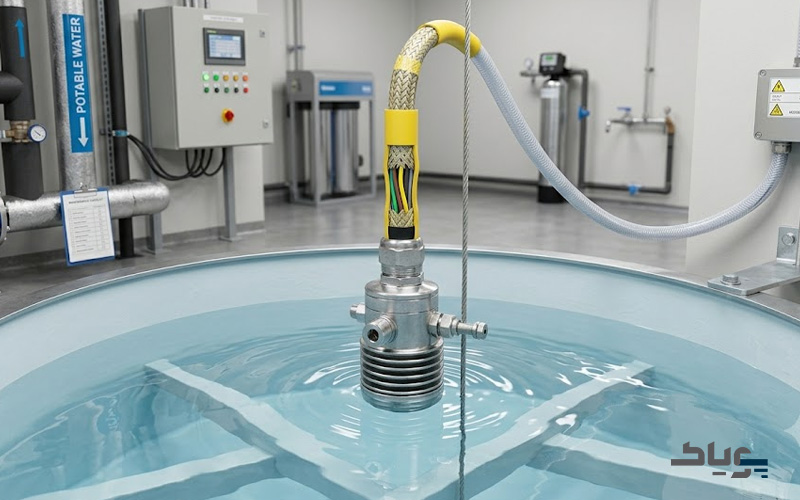

کابل PVC؛ گزینهای اقتصادی برای کاربردهای ساده
کابل PVC یکی از رایجترین و ارزانترین انواع کابل مورد استفاده در تجهیزات اندازهگیری است. مزایای کابل PVC عبارتند از:
- قیمت پایین
- دسترسی آسان
- انعطافپذیری مناسب در دمای معمولی
- معایب کابل PVC
- مقاومت پایین در برابر مواد شیمیایی
- حساسیت به سرما و ترکخوردگی
- استحکام مکانیکی محدود
- احتمال بیشتر پارگی کابل سنسور درون چاهی
کابل PVC مناسب مخازن آب تمیز، پروژههای سبک صنعتی، نصب در عمق کم و محیطهای سرپوشیده است. استفاده از کابل PVC در چاههای عمیق یا محیطهای فاضلابی معمولاً توصیه نمیشود.

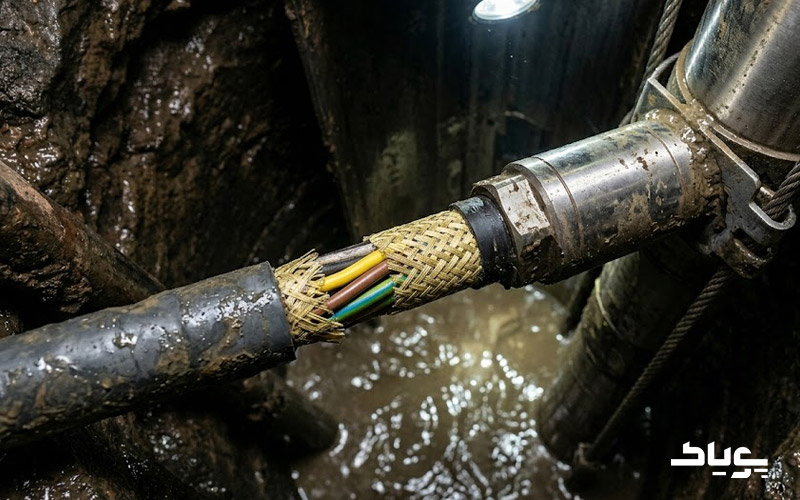

کابل پلی اورتان (PUR)؛ استاندارد صنعتی برای چاههای عمیق
کابل پلی اورتان یا PUR امروزه پرکاربردترین گزینه در صنایع آب و فاضلاب محسوب میشود. در بسیاری از پروژههای حرفهای، کابل پلی اورتان با رشتههای تقویتکننده Kevlar تولید میشود که تحمل بارهای سنگین را افزایش میدهد. مزایای کابل پلی اورتان عبارتند از:
- مقاومت بسیار بالا در برابر کشش
- مقاومت عالی در برابر سایش
- دوام زیاد در محیطهای مرطوب
- مقاومت مناسب در برابر روغنها و هیدروکربنها
- کاهش احتمال پارگی کابل سنسور درون چاهی
این کابل مناسب چاههای عمیق کشاورزی، چاههای صنعتی، ایستگاههای پمپاژ فاضلاب، مخازن ذخیره آب، سدها و رودخانهها است.
البته کابل پلی اورتان معایبی نیز دارد:
- قیمت بالاتر نسبت به PVC
- مقاومت محدود در برابر اسیدها و بازهای بسیار قوی

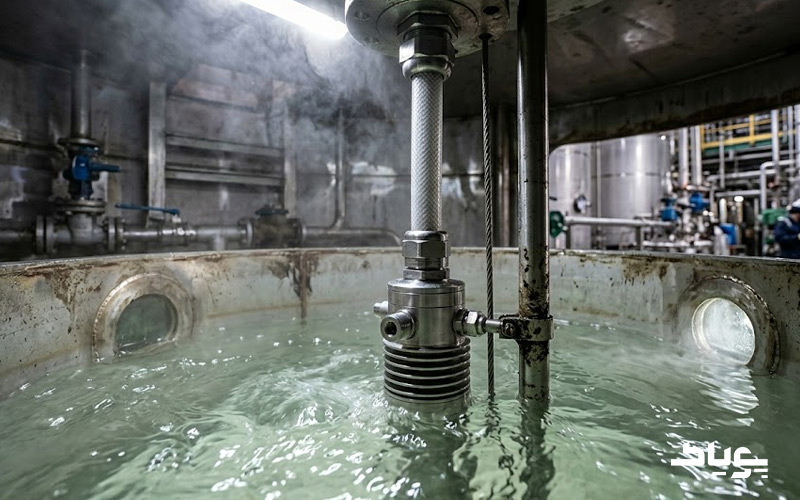

کابل تفلون (PTFE)؛ بهترین انتخاب برای محیطهای خورنده
در محیطهایی که مواد شیمیایی خورنده وجود دارند، کابل تفلون بهترین عملکرد را ارائه میدهد. به همین دلیل در صنایعی که مقاومت شیمیایی ترانسمیتر سطح اهمیت بالایی دارد، کابلهای PTFE و FEP گزینه اول محسوب میشوند.
کاربردهای کابل PTFE در پتروشیمیها، صنایع شیمیایی، مخازن اسید، صنایع آبکاری و پالایشگاهها است.
مزایای کابل تفلون
- مقاومت شیمیایی فوقالعاده
- تحمل اسیدها و بازهای قوی
- مقاومت در برابر حلالهای صنعتی
- تحمل دمای بالا
- طول عمر زیاد در محیطهای خورنده
معایب کابل تفلون
- قیمت بالا
- انعطافپذیری کمتر نسبت به کابل پلی اورتان
- وزن بیشتر
چگونه از پارگی کابل سنسور درون چاهی جلوگیری کنیم؟
یکی از مشکلات رایج در پروژههای اندازهگیری سطح، آسیب دیدن کابل در عمقهای زیاد است. رعایت این موارد میتواند عمر تجهیز را چندین برابر افزایش دهد:
- از کابل پلی اورتان تقویتشده استفاده کنید.
- متناسب با عمق چاه، استحکام کششی کابل را انتخاب کنید.
- از خم شدن شدید کابل جلوگیری نمایید.
- کابل را در معرض مواد ناسازگار قرار ندهید.
- هنگام نصب از بستها و اتصالات استاندارد استفاده کنید.

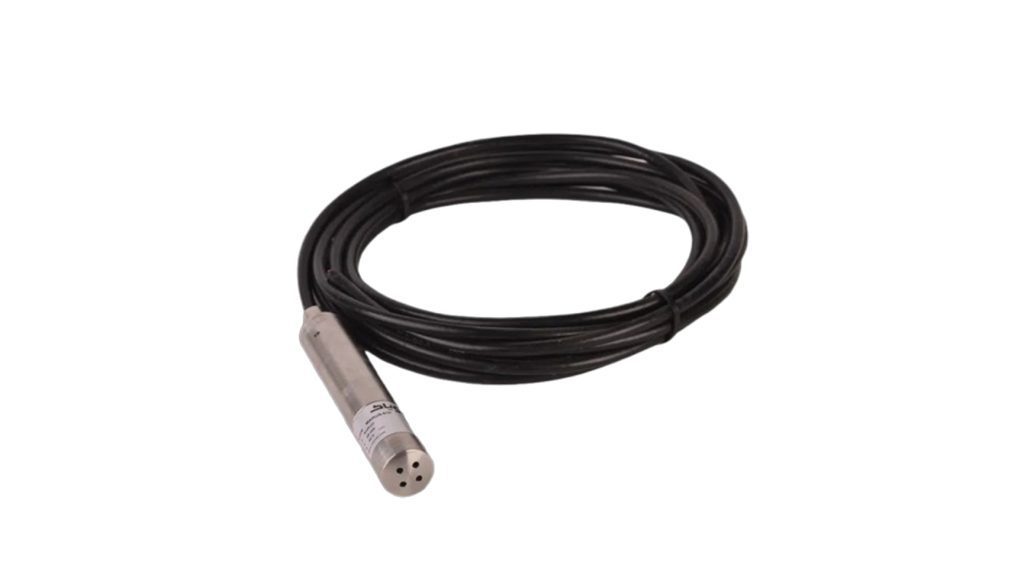

انتخاب ترانسمیتر سطح هیدرواستاتیک مناسب
علاوه بر جنس کابل، عوامل زیر نیز در انتخاب سنسور اهمیت دارند:
- عمق چاه یا مخزن
- نوع سیال
- دمای فرآیند
- میزان خورندگی محیط
- دقت موردنیاز
- استاندارد حفاظتی IP68
پویاک، تولیدکننده و تأمینکننده تجهیزات ابزار دقیق و سیستمهای کنترل هوشمند، راهکارهای تخصصی اندازهگیری سطح را متناسب با شرایط واقعی صنایع ارائه میدهد. در پروژههای مختلف، کارشناسان پویاک با بررسی مواردی مانند عمق چاه، شرایط نصب، نوع سیال، میزان خورندگی محیط و الزامات مکانیکی و الکتریکی بهترین ترکیب سنسور، دیافراگم و کابل را پیشنهاد میکنند.
اگر قصد خرید ترانسمیتر سطح هیدرواستاتیک برای چاههای عمیق، مخازن آب یا مخازن مواد شیمیایی را دارید، مشاوره تخصصی پویاک میتواند از بروز هزینههای ناشی از خرابی تجهیزات جلوگیری کند: ۰۵۱۹۱۰۱۰۰۳۳
سوالات متداول
بهترین کابل سنسور هیدرواستاتیک برای چاههای عمیق چیست؟
در اغلب کاربردهای چاه عمیق، کابل پلی اورتان (PUR) به دلیل مقاومت مکانیکی بالا بهترین انتخاب است.
کابل تفلون چه مزیتی نسبت به پلی اورتان دارد؟
کابل تفلون مقاومت شیمیایی بسیار بیشتری دارد و برای مخازن اسید و مواد خورنده مناسبتر است.
آیا کابل PVC برای چاههای عمیق مناسب است؟
خیر. کابل PVC برای عمقهای زیاد و شرایط سخت صنعتی توصیه نمیشود و احتمال آسیب و پارگی در آن بیشتر است.
علت خطای اندازهگیری در سنسورهای هیدرواستاتیک چیست؟
آسیب دیدن لوله مویین سنسور فشار، نفوذ رطوبت به کابل یا انتخاب نامناسب جنس کابل از دلایل رایج بروز خطا هستند.
