در بسیاری از صنایع از جمله نیروگاهها، پالایشگاهها، صنایع پتروشیمی، کارخانههای فولاد، دیگهای بخار و سیستمهای روغن داغ، اندازهگیری دقیق فشار و سطح سیالات یکی از الزامات اصلی بهرهبرداری ایمن و پایدار است. با این حال، دمای بالای سیال میتواند باعث آسیب جدی به سنسورها و تجهیزات ابزار دقیق شود و دقت اندازهگیری را کاهش دهد.
به همین دلیل مهندسان ابزار دقیق از تجهیزاتی مانند Cooling Element، سایفون بخار، اسنابر فشار و دیافراگم سیل با لوله مویین برای محافظت از ترانسمیترهای فشار و سطح استفاده میکنند. این تجهیزات امکان اندازهگیری فشار در دمای بالا را بدون آسیب به سنسور فراهم میکنند.
چرا دمای بالا برای ترانسمیترهای فشار و سطح خطرناک است؟
اغلب ترانسمیترهای فشار و ترانسمیتر سطح دارای محدوده دمایی مشخصی هستند و افزایش بیش از حد دما میتواند باعث بروز مشکلات زیر شود:
- کاهش دقت اندازهگیری
- تغییر مشخصات سنسور و Drift اندازهگیری
- آسیب به مدارهای الکترونیکی
- تخریب اورینگها و آببندیها
- افزایش خطای خروجی ۴-20mA
- کاهش طول عمر تجهیز
- خرابی دیافراگم سنسور
در بسیاری از کاربردهای صنعتی، دمای سیال ممکن است به بیش از ۳۰۰ درجه سانتیگراد برسد؛ در چنین شرایطی اتصال مستقیم ترانسمیتر به خط فرآیند توصیه نمیشود.
مهمترین روشهای محافظت از سنسور در برابر حرارت
۱. المنت خنککننده (Cooling Element)
Cooling Element یا کولینگ تاور ترانسمیتر یکی از رایجترین تجهیزات مورد استفاده برای اندازهگیری فشار در دمای بالا است.
این قطعه بین فرآیند و ترانسمیتر نصب شده و با افزایش سطح تبادل حرارتی، بخشی از گرمای سیال را به محیط منتقل میکند.
مزایای Cooling Element
- کاهش دمای ورودی به سنسور
- افزایش عمر ترانسمیتر
- نصب آسان
- هزینه نگهداری پایین
- مناسب برای خطوط بخار و روغن داغ
۲. سایفون بخار (Steam Siphon)
در سیستمهای بخار، استفاده از سایفون تقریباً یک الزام مهندسی محسوب میشود.
سایفون بخار باعث تشکیل یک ستون آب کندانس شده بین بخار و سنسور میشود و از تماس مستقیم بخار داغ با دیافراگم ترانسمیتر جلوگیری میکند.
کاربردهای سایفون بخار
- دیگهای بخار (Boiler)
- خطوط Steam
- نیروگاهها
- صنایع غذایی و دارویی
- پتروشیمی
۳. دیافراگم سیل و لوله مویین (Diaphragm Seal & Capillary)
زمانی که دمای فرآیند بسیار بالا باشد یا سیال خاصیت خورندگی و رسوبگذاری داشته باشد، استفاده از دیافراگم سیل بهترین گزینه خواهد بود.
در این روش، فشار فرآیند از طریق روغن مخصوص موجود در لوله مویین به سنسور منتقل میشود و ترانسمیتر در فاصلهای امن از منبع حرارت قرار میگیرد.
مزایای دیافراگم سیل
- مناسب برای دماهای بسیار بالا
- افزایش طول عمر سنسور
- محافظت در برابر سیالات خورنده
- جلوگیری از رسوب روی سنسور
- مناسب برای اندازهگیری سطح و فشار
۴. اسنابر فشار (Pressure Snubber)
در خطوط بخار و سیستمهای دمای بالا معمولاً نوسانات شدید فشار مشاهده میشود.
اسنابر فشار با کاهش شوکهای لحظهای و ضربات ناشی از Water Hammer، از آسیب به سنسور و تجهیزات اندازهگیری جلوگیری میکند.
مزایای اسنابر فشار
- کاهش ضربه قوچ
- حذف نوسانات فشار
- افزایش دقت اندازهگیری
- افزایش طول عمر ترانسمیتر
اندازهگیری سطح در مخازن داغ چگونه انجام میشود؟
علاوه بر اندازهگیری فشار، در بسیاری از صنایع نیاز به اندازهگیری سطح سیالات داغ نیز وجود دارد.
برخی کاربردهای رایج عبارتاند از:
- مخازن روغن حرارتی
- بویلرها
- مخازن آب داغ
- راکتورهای شیمیایی
- مخازن فرآیندی پتروشیمی
در این شرایط معمولاً از ترانسمیتر سطح هیدرواستاتیک به همراه دیافراگم سیل، کولینگ المنت یا سیستمهای راداری استفاده میشود تا از انتقال مستقیم حرارت به سنسور جلوگیری شود.
کاربرد تجهیزات خنککننده ترانسمیتر در صنایع مختلف
صنایع نیروگاهی
- اندازهگیری فشار بخار
- کنترل بویلر
- پایش خطوط کندانس
صنایع نفت و گاز
- مخازن فرآیندی
- خطوط انتقال سیالات داغ
- سیستمهای بازیافت حرارتی
صنایع فولاد
- روغنهای حرارتی
- کورهها
- سیستمهای خنککننده
صنایع شیمیایی
- راکتورها
- مخازن مواد خورنده
- خطوط بخار فرآیندی
چگونه تجهیزات مناسب برای اندازهگیری فشار در دمای بالا را انتخاب کنیم؟
هنگام انتخاب تجهیزات باید به موارد زیر توجه شود:
- دمای واقعی فرآیند
- نوع سیال
- فشار کاری
- وجود نوسانات فشار
- خورندگی سیال
- فاصله نصب سنسور
- دقت موردنیاز
- استانداردهای ایمنی پروژه
انتخاب صحیح تجهیزات جانبی میتواند هزینه تعمیرات و خرابی تجهیزات ابزار دقیق را به میزان قابل توجهی کاهش دهد.
پویاک؛ ارائهدهنده راهکارهای اندازهگیری فشار و سطح در شرایط سخت صنعتی

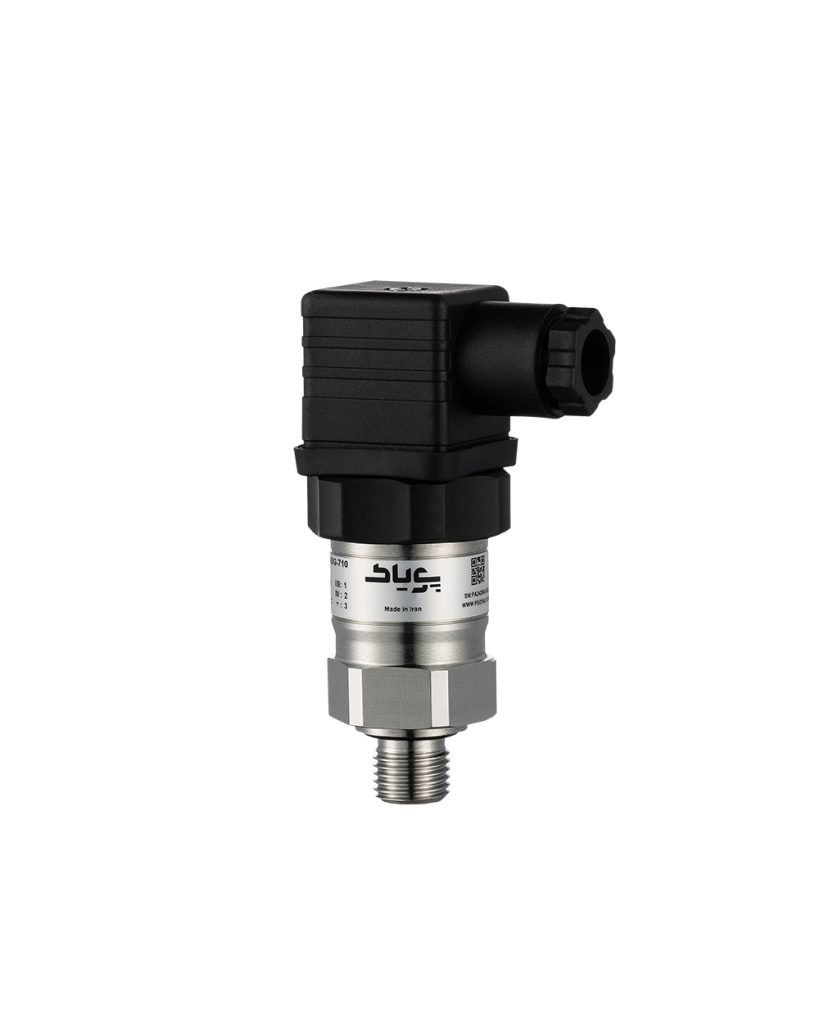

در پروژههای صنعتی که اندازهگیری فشار و سطح در دماهای بالا اهمیت دارد، انتخاب تجهیزات مناسب نقش تعیینکنندهای در پایداری فرآیند خواهد داشت. پویاک با ارائه انواع ترانسمیتر فشار، ترانسمیتر سطح هیدرواستاتیک و راهکارهای تخصصی ابزار دقیق، امکان اندازهگیری دقیق و مطمئن در شرایط سخت صنعتی را فراهم میکند.
محصولات پویاک با قابلیت اتصال به تجهیزات جانبی مانند Cooling Element، سایفون بخار، دیافراگم سیل و اسنابر فشار برای کاربردهای نیروگاهی، نفت و گاز، پتروشیمی، آب و فاضلاب و صنایع فرآیندی طراحی شدهاند.
سوالات متداول
۱. حداکثر دمای قابل تحمل ترانسمیتر فشار چقدر است؟
بسته به مدل، معمولاً بین ۸۵ تا ۱۲۵ درجه سانتیگراد است و برای دماهای بالاتر باید از تجهیزات خنککننده استفاده شود.
۲. تفاوت سایفون بخار و Cooling Element چیست؟
سایفون با ایجاد ستون آب کندانسشده از سنسور محافظت میکند، در حالی که Cooling Element با دفع حرارت به محیط، دمای سیال را کاهش میدهد.
۳. آیا دیافراگم سیل برای اندازهگیری سطح نیز استفاده میشود؟
بله، در مخازن دارای دمای بالا یا سیالات خورنده، دیافراگم سیل یکی از متداولترین راهکارها برای اندازهگیری سطح است.
۴. اسنابر فشار چه تأثیری بر عملکرد ترانسمیتر دارد؟
اسنابر نوسانات شدید فشار و ضربه قوچ را جذب کرده و از آسیب به سنسور جلوگیری میکند.
