با اتصال کنتور آب هوشمند به BMS می‌توان اطلاعات مصرف آب را به‌صورت لحظه‌ای مشاهده، نشتی را سریع تشخیص داد، هزینه‌ها را مدیریت کرد و حتی برخی فرآیندها را به‌صورت خودکار کنترل نمود.

اگر در زمینه طراحی تأسیسات، اجرای BMS، پروژه‌های EPC یا هوشمندسازی ساختمان فعالیت می‌کنید، آشنایی با روش‌های ارتباطی کنتورهای هوشمند اهمیت زیادی دارد.

چرا اتصال کنتور آب به BMS اهمیت دارد؟

در ساختمان‌های بزرگ، قرائت دستی کنتورها علاوه بر زمان‌بر بودن، احتمال خطای انسانی را نیز افزایش می‌دهد. از طرفی مدیر ساختمان یا اپراتور تأسیسات هیچ دیدی نسبت به مصرف لحظه‌ای یا وقوع نشتی ندارد.

با اتصال کنتور آب به سیستم مدیریت ساختمان می‌توان موارد زیر را را به‌صورت یکپارچه انجام داد:

• مشاهده لحظه‌ای مصرف هر واحد
• ثبت خودکار اطلاعات مصرف
• صدور قبض بدون قرائت دستی
• تشخیص نشتی آب
• کنترل عملکرد بوسترپمپ
• کاهش مصرف انرژی موتورخانه
• مدیریت مصرف آب در مجتمع‌های بزرگ
• اتصال به سیستم‌های اینترنت اشیا (IoT)

چرا کنتورهای مکانیکی گزینه مناسبی برای BMS نیستند؟

کنتورهای مکانیکی برای قرائت دستی طراحی شده‌اند و ذاتاً خروجی دیجیتال ندارند.

مشکلات اصلی این کنتورها عبارت‌اند از:

1. استهلاک قطعات داخلی
2. کاهش دقت در اثر رسوب
3. حساسیت به میدان مغناطیسی
4. عدم امکان ارسال اطلاعات لحظه‌ای
5. نبود قابلیت مانیتورینگ از راه دور

به همین دلیل در پروژه‌های هوشمندسازی معمولاً از کنتورهای آب التراسونیک استفاده می‌شود.

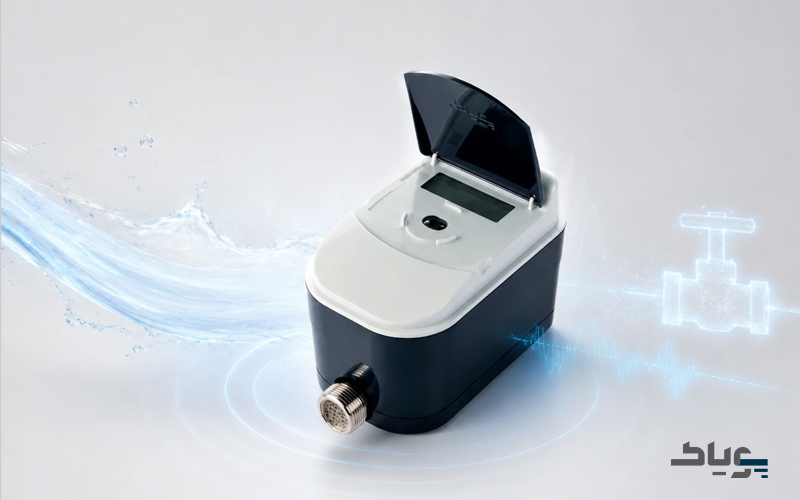

• بیشتر بخوانید: کنتور آب قطع‌کن‌دار هوشمند؛ جلوگیری از خسارت ترکیدگی لوله

چرا کنتورهای آلتراسونیک بهترین انتخاب برای ساختمان‌های هوشمند هستند؟

کنتورهای آلتراسونیک به‌جای پروانه مکانیکی، با استفاده از امواج فراصوت میزان جریان آب را اندازه‌گیری می‌کنند.

مزایای آن‌ها عبارت‌اند از:

• دقت بسیار بالا
• عدم وجود قطعات متحرک
• طول عمر بیشتر
• افت دقت بسیار کم
• امکان اندازه‌گیری جریان‌های بسیار کم
• قابلیت اتصال به شبکه‌های هوشمند
• مناسب برای پروژه‌های Smart Building

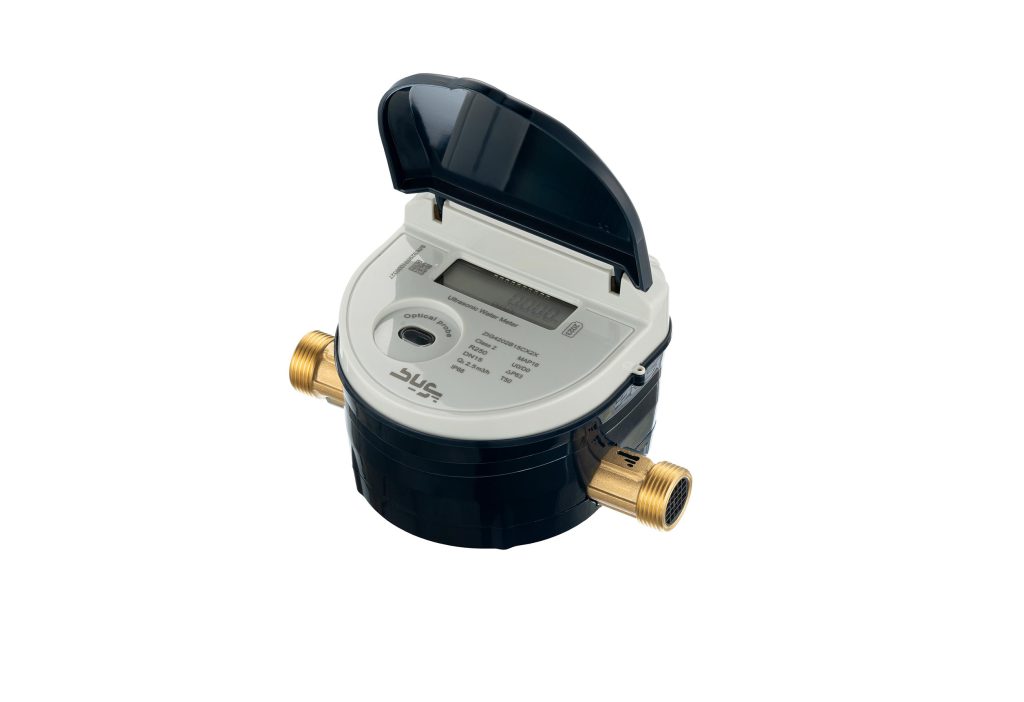

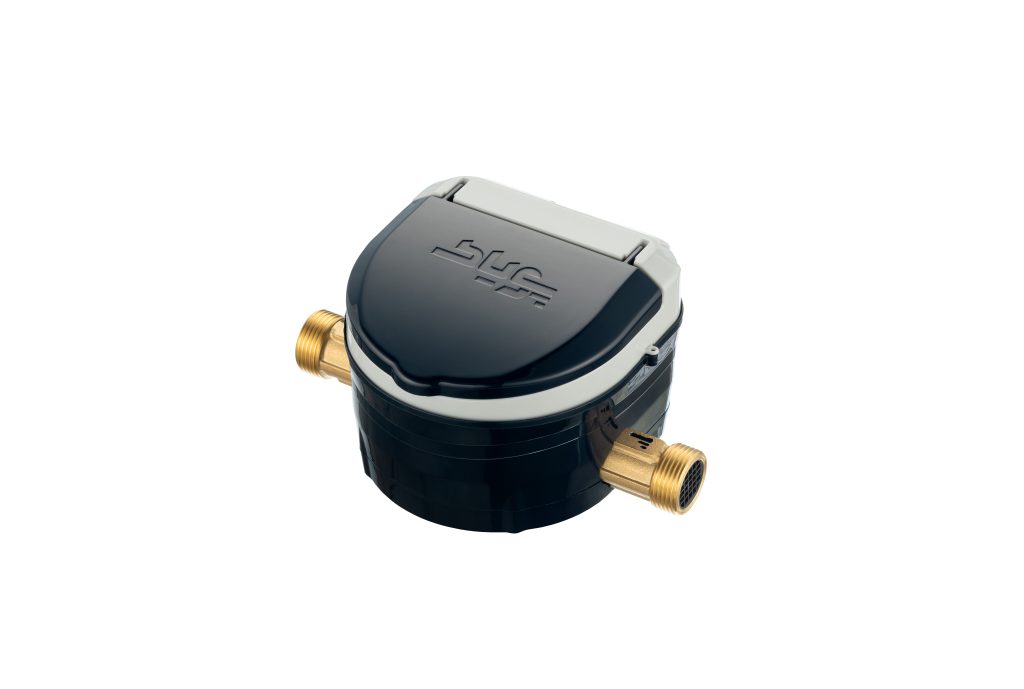

خرید کنتور آب خانگی هوشمند آلتراسونیک مدل ZIG321

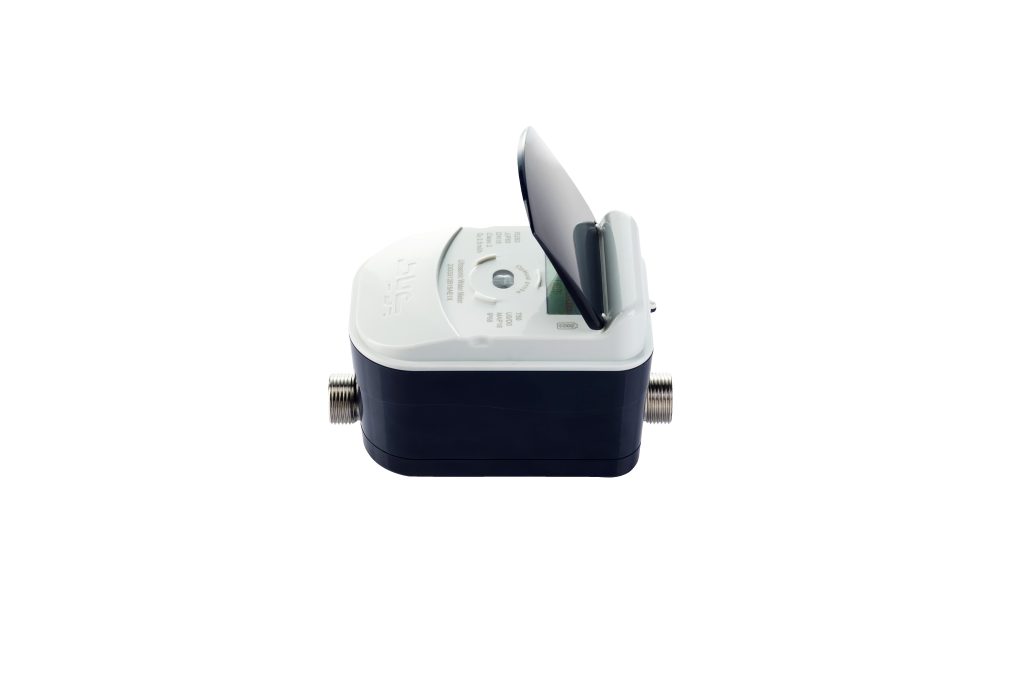

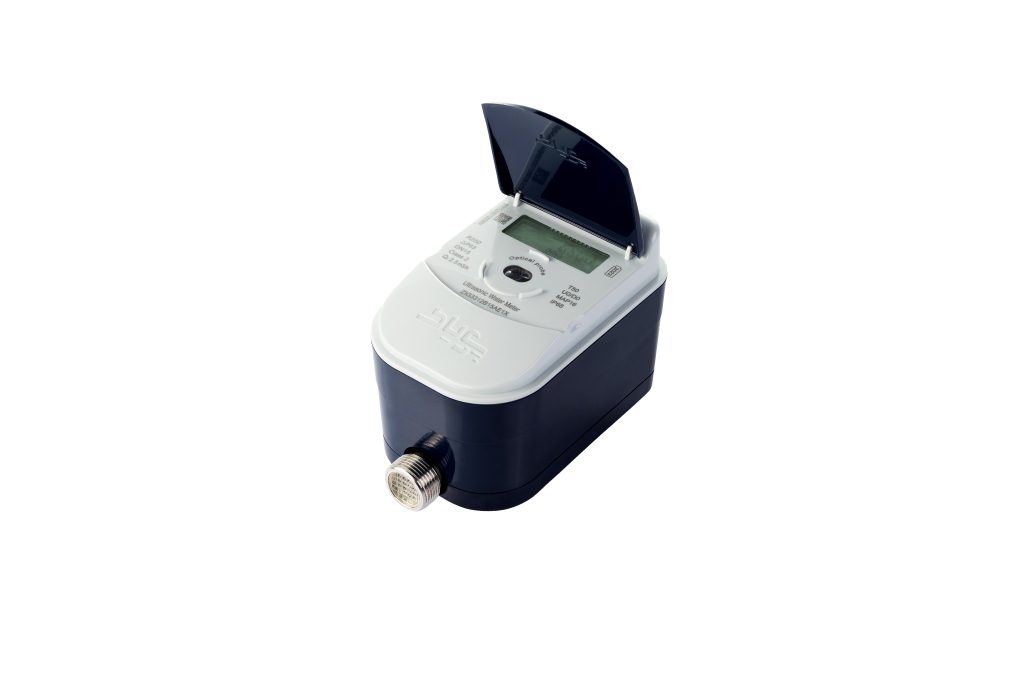

خرید کنتور آب هوشمند آلتراسونیک قطع کن دار مدل ZIG331

پروتکل‌های ارتباطی برای اتصال کنتور آب به BMS

نوع پروتکل ارتباطی، مهم‌ترین عامل در یکپارچه‌سازی تجهیزات ابزار دقیق با سیستم مدیریت ساختمان است.

۱. Modbus RTU (RS485)

پروتکل Modbus RTU رایج‌ترین روش ارتباط تجهیزات ابزار دقیق با PLC و BMS محسوب می‌شود.

مزایا:

• نصب آسان
• سرعت مناسب
• هزینه پایین
• پایداری بالا
• پشتیبانی اکثر PLCها
• امکان اتصال چندین کنتور روی یک باس ارتباطی

اطلاعات قابل انتقال:

• دبی لحظه‌ای
• حجم کل مصرف
• وضعیت باتری
• آلارم‌ها
• خطاهای سیستم

۲. M-Bus

M-Bus یا Meter Bus استاندارد اختصاصی شبکه‌سازی انواع کنتورهای آب، برق و گاز است.

مزایا:

• مناسب پروژه‌های انبوه
• کابل‌کشی ساده
• امکان اتصال صدها کنتور
• مصرف انرژی پایین
• قابلیت توسعه آسان

این پروتکل در مجتمع‌های مسکونی، هتل‌ها، بیمارستان‌ها و برج‌های اداری کاربرد فراوانی دارد.

۳. خروجی پالس (Pulse Output)

اگر سیستم کنترل از Modbus یا M-Bus پشتیبانی نکند، خروجی پالس بهترین گزینه خواهد بود. در این روش، کنتور به ازای عبور حجم مشخصی از آب یک پالس تولید می‌کند.

PLC با شمارش پالس‌ها می‌تواند میزان مصرف، دبی لحظه‌ای و حجم تجمعی را محاسبه کند.

مقایسه پروتکل‌های ارتباطی کنتور آب

پیش‌نیازهای اتصال کنتور آب به BMS

قبل از اجرای پروژه باید موارد زیر بررسی شوند:

1. نوع پروتکل ارتباطی
2. سازگاری با PLC
3. تعداد کنتورها
4. فاصله کابل‌کشی
5. منبع تغذیه
6. نوع نرم‌افزار BMS
7. توپولوژی شبکه
8. نیاز به Gateway
9. قابلیت توسعه در آینده

کاربرد اتصال کنتور آب هوشمند در ساختمان‌های هوشمند

اتصال کنتورهای هوشمند آب فقط برای نمایش مصرف نیست. در پروژه‌های واقعی می‌توان از آن برای موارد زیر استفاده کرد:

• مدیریت مصرف آب: نمایش مصرف هر واحد به‌صورت لحظه‌ای
• صدور قبض خودکار: حذف قرائت دستی و محاسبه خودکار هزینه‌ها
• تشخیص نشتی: تشخیص مصرف غیرعادی حتی در زمان عدم حضور ساکنان
• کنترل بوسترپمپ: تنظیم دور پمپ بر اساس مصرف واقعی
• مدیریت انرژی: کاهش مصرف برق موتورخانه و افزایش عمر تجهیزات
• تحلیل داده‌ها: ثبت اطلاعات مصرف برای تحلیل و بهینه‌سازی عملکرد ساختمان

پویاک؛ راهکار تخصصی برای اتصال کنتورهای آب به BMS

با توجه به الزامات مباحث مقررات ملی ساختمان و تقاضای روزافزون بازار برای آپارتمان‌های کاملاً هوشمند، تجهیز ساختمان‌ها به کنتورهای متصل به شبکه دیگر یک گزینه دلخواه نیست، بلکه یک استاندارد الزامی است.

آیا به عنوان یک مجری BMS یا طراح تاسیسات به دنبال تجهیزات ابزار دقیق برای پروژه خود هستید؟
پویاک با طراحی و تولید تجهیزات ابزار دقیق و کنتورهای هوشمند، امکان یکپارچه‌سازی کامل شبکه اندازه‌گیری آب با سیستم‌های BMS، PLC و SCADA را فراهم کرده است. برای دریافت کاتالوگ فنی، نقشه رجیسترهای ارتباطی و مشاوره تخصصی در زمینه شبکه‌سازی کنتورهای آب مجتمع‌های بزرگ، با دپارتمان مهندسی فروش ما تماس بگیرید.

در سال‌های اخیر، بسیاری از شرکت‌های آب و فاضلاب و پیمانکاران پروژه‌های انتقال آب، فلومترهای الکترومغناطیسی را جایگزین فلومترهای مکانیکی کرده‌اند.‎ دلیل این انتخاب، دقت بالا، افت فشار نزدیک به صفر، مقاومت در برابر شرایط سخت کاری و امکان اتصال به سیستم‌های هوشمند کنترل و تله‌متری ایستگاه پمپاژ است.‎ در ادامه بررسی می‌کنیم چرا این فناوری بهترین گزینه برای شبکه‌های آبرسانی محسوب می‌شود.‎

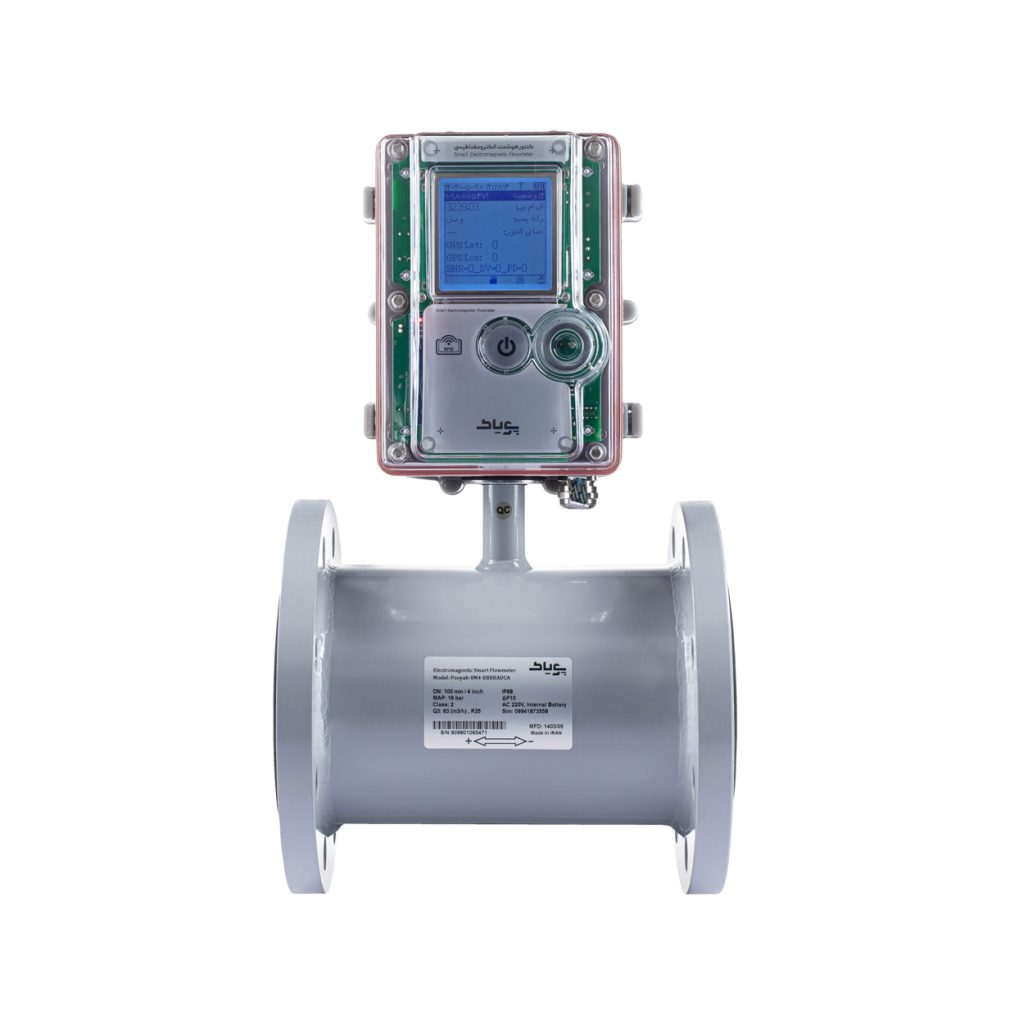

فلومتر الکترومغناطیسی چگونه کار می‌کند؟

فلومتر الکترومغناطیسی بر اساس قانون القای فارادی عمل می‌کند.‎ هنگامی که سیال رسانا از میان میدان مغناطیسی عبور می‌کند، ولتاژی متناسب با سرعت جریان ایجاد می‌شود و دستگاه از طریق اندازه‌گیری این ولتاژ، دبی سیال را محاسبه می‌کند.‎

از آنجا که هیچ قطعه مکانیکی در مسیر جریان قرار ندارد، این نوع دبی‌سنج بدون قطعه متحرک علاوه بر دقت بالا، استهلاک بسیار کمی نیز دارد و برای اندازه‌گیری آب خام، آب آشامیدنی، پساب و بسیاری از سیالات رسانا گزینه‌ای ایده‌آل است.‎

چرا فلومتر الکترومغناطیسی برای ایستگاه‌های پمپاژ مناسب است؟

۱.‎ افت فشار تقریباً صفر و کاهش مصرف انرژی

یکی از مهم‌ترین مزایای فلومتر الکترومغناطیسی ایستگاه پمپاژ، عدم ایجاد مانع در مسیر عبور سیال است. برخلاف فلومترهای توربینی یا اوریفیس، در این تجهیزات هیچ قطعه‌ای داخل لوله قرار نمی‌گیرد و بنابراین افت فشار فلومتر تقریباً معادل یک لوله مستقیم هم‌قطر خواهد بود.

این ویژگی مزایای قابل توجهی ایجاد می‌کند از جمله، کاهش بار وارد شده به الکتروپمپ‌ها، کاهش مصرف برق، افزایش راندمان ایستگاه و کاهش هزینه‌های بهره‌برداری در بلندمدت.

در پروژه‌هایی که پمپ‌ها به‌صورت ۲۴ ساعته فعالیت می‌کنند، همین کاهش افت فشار می‌تواند صرفه‌جویی قابل توجهی در هزینه انرژی ایجاد کند.

• بیشتر بخوانید: فلومتر مغناطیسی چیست و چطور کار می کند؟

۲. مقاومت بالا در برابر ضربه قوچ و ارتعاشات

در زمان روشن یا خاموش شدن ناگهانی پمپ‌ها، پدیده ضربه قوچ (Water Hammer) در خطوط انتقال ایجاد می‌شود. این شوک‌های هیدرولیکی می‌توانند به تجهیزات اندازه‌گیری آسیب وارد کنند.

از آنجا که فلومتر الکترومغناطیسی هیچ پروانه یا قطعه متحرکی ندارد، در برابر ضربه قوچ، ارتعاشات ناشی از پمپ‌ها، نوسانات فشار و شوک‌های مکانیکی مقاومت بسیار بالایی دارد و در شرایط سخت صنعتی، عمر مفید بیشتری نسبت به بسیاری از انواع دبی‌سنج‌ها ارائه می‌دهد.

۳. دقت بالا در تمام محدوده‌های دبی

در بسیاری از ایستگاه‌های پمپاژ، دور پمپ توسط اینورتر یا VFD کنترل می‌شود؛ بنابراین دبی آب در طول شبانه‌روز دائماً تغییر می‌کند. فلومترهای الکترومغناطیسی می‌توانند با دقتی در حدود ±۰٫۲ تا ±۰٫۵ درصد، دبی را در بازه وسیعی از سرعت جریان اندازه‌گیری کنند. این موضوع باعث می‌شود حتی در ساعات کم‌مصرف نیز اطلاعات دقیقی از میزان آب عبوری ثبت شود.

دقت بالا در اندازه‌گیری برای موارد زیر اهمیت زیادی دارد:

• محاسبه بیلان آب
• تشخیص نشتی خطوط انتقال
• کنترل عملکرد پمپ‌ها
• مدیریت آب بدون درآمد (NRW)

۴. مناسب برای آب خام و سیالات دارای ذرات معلق

در بسیاری از خطوط انتقال، آب دارای رسوبات یا ذرات معلق است. فلومترهای مکانیکی در این شرایط به مرور زمان دچار گیرکردگی یا فرسودگی می‌شوند. اما فلومتر الکترومغناطیسی به دلیل نداشتن قطعات متحرک، عملکرد پایداری در اندازه‌گیری این نوع سیالات دارد و نیاز به سرویس و تعمیرات آن بسیار کمتر است.

مقایسه فلومتر الکترومغناطیسی با سایر دبی‌سنج‌ها

ویژگی	فلومتر الکترومغناطیسی	فلومتر توربینی	اوریفیس
افت فشار	بسیار کم	متوسط	زیاد
قطعات متحرک	ندارد	دارد	ندارد
نیاز به تعمیرات	بسیار کم	زیاد	متوسط
مقاومت در برابر ضربه قوچ	بسیار بالا	پایین	متوسط
دقت اندازه‌گیری	بسیار بالا	بالا	متوسط
مناسب برای شبکه آبرسانی		محدود	محدود

نقش فلومتر در تله‌متری ایستگاه پمپاژ

امروزه اغلب ایستگاه‌های پمپاژ به سیستم‌های SCADA و PLC مجهز هستند و اطلاعات تجهیزات از طریق RTU به اتاق کنترل ارسال می‌شود.

فلومترهای الکترومغناطیسی مدرن با خروجی‌هایی مانند:

• 4-20mA
• Pulse
• Modbus RTU
• Modbus TCP

به‌راحتی در سیستم‌های تله‌متری ایستگاه پمپاژ یکپارچه می‌شوند و اطلاعات زیر را به‌صورت لحظه‌ای ارسال می‌کنند:

• دبی لحظه‌ای
• حجم تجمعی آب
• سرعت جریان
• وضعیت خط
• هشدارهای خطا

این اطلاعات برای کنترل عملکرد پمپ‌ها، مدیریت مصرف انرژی و تصمیم‌گیری سریع در شرایط اضطراری اهمیت زیادی دارد.

هنگام انتخاب فلومتر ایستگاه پمپاژ به چه نکاتی توجه کنیم؟

انتخاب فلومتر مناسب تنها به قطر لوله محدود نمی‌شود. برای دستیابی به بهترین عملکرد، لازم است پارامترهای زیر بررسی شوند:

1. قطر اسمی لوله (DN)
2. محدوده دبی طراحی
3. حداقل و حداکثر سرعت جریان
4. فشار کاری سیستم
5. دمای سیال
6. کیفیت آب
7. جنس لاینر
8. جنس الکترود
9. نوع فلنج
10. کلاس حفاظتی (IP)

همچنین باید اطمینان حاصل شود که فلومتر قابلیت ارتباط با سیستم کنترل پروژه را داشته باشد.

پویاک با تجربه در حوزه ابزار دقیق خط انتقال آب، راهکارهای تخصصی برای اندازه‌گیری دبی در شبکه‌های آبرسانی، ایستگاه‌های پمپاژ و پروژه‌های آب و فاضلاب ارائه می‌دهد. فلومتر الکترومغناطیسی ارائه‌شده توسط پویاک دارای ویژگی‌هایی مانند:

• دقت اندازه‌گیری بالا
• افت فشار نزدیک به صفر
• مقاومت در برابر شرایط سخت صنعتی
• قابلیت اتصال به SCADA، PLC و RTU
• سازگاری با سیستم‌های تله‌متری
• عمر طولانی و هزینه نگهداری پایین

هستند و برای استفاده در پروژه‌های شهری و صنعتی طراحی شده‌اند. جهت مشاوره خرید تماس بگیرید:

چرا فلومتر الکترومغناطیسی از نظر اقتصادی مقرون‌به‌صرفه است؟

اگرچه هزینه اولیه این تجهیزات ممکن است نسبت به برخی فلومترهای مکانیکی بیشتر باشد، اما در طول عمر پروژه هزینه مالکیت (TCO) بسیار پایین‌تری دارند.

دلایل این موضوع عبارت‌اند از:

• کاهش مصرف انرژی به دلیل افت فشار ناچیز
• حذف هزینه تعویض قطعات متحرک
• کاهش توقف‌های ناخواسته سیستم
• افزایش طول عمر تجهیز
• کاهش هزینه‌های تعمیر و نگهداری
• پایداری دقت اندازه‌گیری در طول زمان

در پروژه‌های بزرگ انتقال آب، این مزایا می‌توانند در مدت کوتاهی هزینه اولیه خرید را جبران کنند.

چه زمانی فلومتر الکترومغناطیسی بهترین گزینه نیست؟

اگرچه این فناوری در اکثر پروژه‌های آبرسانی بهترین انتخاب محسوب می‌شود، اما برای همه سیالات مناسب نیست. به‌طور معمول استفاده از فلومتر الکترومغناطیسی برای موارد زیر توصیه نمی‌شود:

• روغن‌ها
• سوخت‌ها
• گازها
• سیالات غیررسانا
• آب کاملاً مقطر

در چنین شرایطی معمولاً از فناوری‌هایی مانند فلومتر اولتراسونیک، کوریولیس یا توربینی استفاده می‌شود.

سوالات متداول

فلومترهای الکترومغناطیسی (Magnetic Flow Meter) به دلیل نداشتن قطعات متحرک و امکان استفاده از متریال مقاوم در برابر خوردگی، یکی از بهترین گزینه‌ها برای اندازه‌گیری سیالات خورنده هستند. اما عملکرد صحیح این تجهیزات به انتخاب درست لاینر (Liner) و الکترود (Electrode) وابسته است. انتخاب اشتباه متریال می‌تواند عمر فلومتر را از چند سال به چند ماه کاهش دهد.

در این مقاله با اصول انتخاب لاینر و الکترود فلومتر مغناطیسی برای سیالات اسیدی، بازی و خورنده آشنا می‌شویم و مهم‌ترین نکات راهنمای خرید فلومتر صنعتی را بررسی می‌کنیم.

فلومتر مغناطیسی چگونه کار می‌کند؟

فلومتر الکترومغناطیسی بر اساس قانون القای فارادی کار می‌کند. زمانی که یک سیال رسانا از میدان مغناطیسی عبور می‌کند، ولتاژی متناسب با سرعت جریان ایجاد می‌شود و توسط الکترودها اندازه‌گیری خواهد شد. به همین دلیل این نوع فلومتر برای اندازه‌گیری موارد زیر بسیار مناسب است:

1. اسیدها و بازها
2. آب صنعتی
3. فاضلاب
4. دوغاب‌های معدنی
5. محلول‌های شیمیایی رسانا
6. سیالات خورنده صنعتی

نکته مهم این است که فلومتر مغناطیسی برای سیالات غیررسانا مانند روغن‌ها، سوخت‌ها و حلال‌های غیرهادی مناسب نیست.

چرا انتخاب لاینر و الکترود در فلومتر سیال خورنده اهمیت دارد؟

در یک فلومتر الکترومغناطیسی تنها دو بخش با سیال در تماس مستقیم هستند:

1. لاینر (Liner)
   پوشش داخلی عایق که از بدنه فلومتر در برابر خوردگی محافظت می‌کند و مانع ایجاد اختلال در سیگنال اندازه‌گیری می‌شود.
2. الکترودها (Electrodes)
   قطعات فلزی حساسی که ولتاژ ایجادشده توسط سیال را دریافت و به سیگنال اندازه‌گیری تبدیل می‌کنند.

انتخاب متریال مناسب باید قبل از انتخاب برند یا سایز فلومتر انجام شود، زیرا در صورت انتخاب نادرست این دو بخش، مشکلات زیر ایجاد می‌شود:

• خوردگی الکترود
• تخریب پوشش داخلی
• نشت مواد شیمیایی
• کاهش دقت اندازه‌گیری
• خرابی زودهنگام فلومتر
• توقف خط تولید و افزایش هزینه‌های نگهداری

جدول انتخاب لاینر و الکترود فلومتر بر اساس نوع سیال

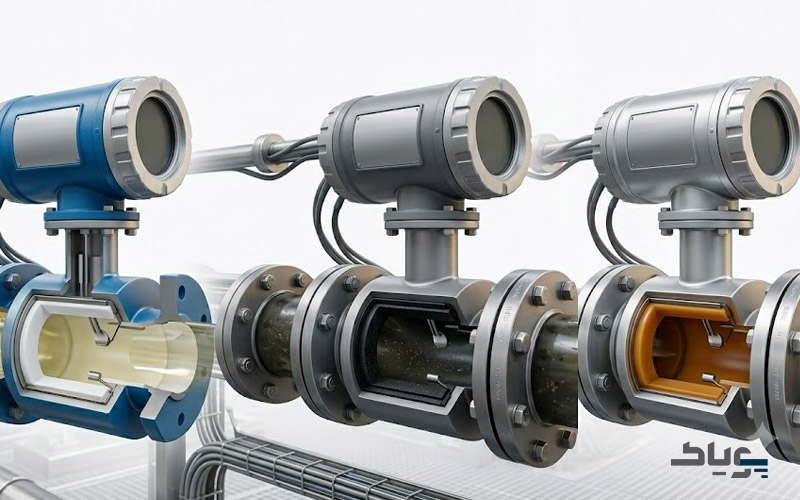

راهنمای انتخاب جنس لاینر فلومتر الکترومغناطیسی

لاینر وظیفه محافظت از بدنه فلومتر و ایجاد عایق الکتریکی را برعهده دارد. انتخاب لاینر باید بر اساس موارد زیر انجام شود:

1. نوع سیال
2. غلظت مواد شیمیایی
3. دمای فرآیند
4. فشار کاری
5. میزان سایش سیال

1. لاینر لاستیکی (Hard Rubber / Neoprene)

لاینرهای لاستیکی گزینه‌ای اقتصادی برای کاربردهای عمومی هستند.

کاربردها

• آب شرب
• آب خام
• فاضلاب شهری
• دوغاب‌های سبک
• سیالات با خورندگی کم

مزایا

• قیمت مناسب
• مقاومت مکانیکی خوب
• نصب آسان

محدودیت‌ها

• مناسب اسیدهای قوی نیست
• در برابر اکسیدکننده‌های قوی مقاومت کمی دارد.

2. لاینر تفلون PTFE

لاینر تفلون PTFE رایج‌ترین انتخاب برای فلومتر اسید و باز است.

این متریال تقریباً در برابر تمامی اسیدها، بازها و بسیاری از حلال‌های شیمیایی مقاومت بسیار بالایی دارد و به همین دلیل در صنایع شیمیایی و پتروشیمی بیشترین کاربرد را دارد.

مناسب برای

• اسید سولفوریک
• اسید نیتریک
• اسید فسفریک
• سود سوزآور
• محلول‌های شیمیایی خورنده
• صنایع دارویی

مزایا

• مقاومت شیمیایی بسیار بالا
• تحمل دمای بالا
• سطح نچسب
• طول عمر زیاد

محدودیت‌ها

• مقاومت سایشی کمتر نسبت به پلی‌اورتان
• قیمت بالاتر نسبت به لاستیک

3. لاینر FEP و PFA

در برخی کاربردهای صنعتی که دمای بالا یا فشار منفی وجود دارد، از FEP و PFA استفاده می‌شود. ویژگی‌های این متریال‌ها عبارت است از:

• مقاومت شیمیایی مشابه PTFE
• استحکام مکانیکی بیشتر
• عملکرد بهتر در برخی شرایط دمایی و فشاری خاص

4. لاینر پلی‌اورتان (Polyurethane)

اگر سیال دارای ذرات جامد و خاصیت سایندگی بالا باشد، پلی‌اورتان گزینه مناسبی است.

کاربردها

• دوغاب معدنی
• صنایع سیمان
• فرآوری مواد معدنی
• گل حفاری

مزایا

• مقاومت فوق‌العاده در برابر سایش
• طول عمر بالا در محیط‌های ساینده

محدودیت‌ها

• مناسب اسیدها و بازهای قوی نیست.

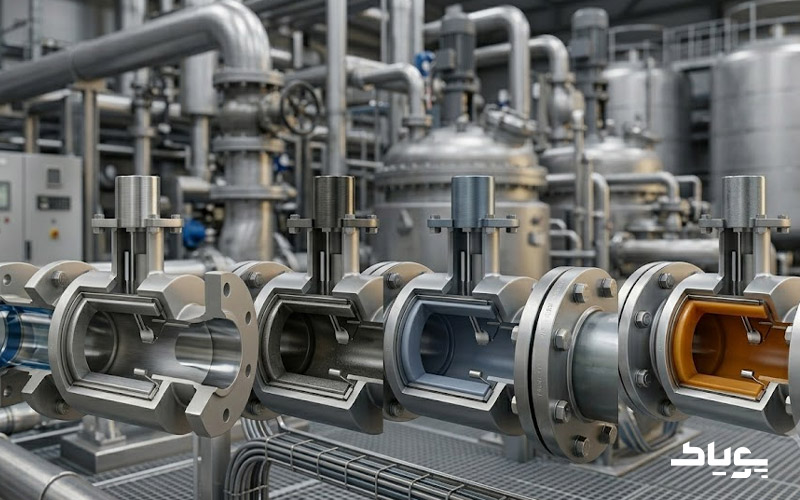

راهنمای انتخاب جنس الکترود فلومتر الکترومغناطیسی

انتخاب جنس الکترود فلومتر الکترومغناطیسی اهمیت بسیار زیادی دارد؛ زیرا کوچک‌ترین خوردگی روی سطح الکترود می‌تواند باعث خطای اندازه‌گیری شود.

1. الکترود استیل 316L

رایج‌ترین و اقتصادی‌ترین گزینه برای کاربردهای عمومی و مناسب برای

• آب صنعتی
• آب خام
• فاضلاب
• محلول‌های کم‌خورنده

مزایا

• قیمت مناسب
• دسترسی آسان
• مقاومت قابل قبول در محیط‌های معمولی

2. الکترود هاستلوی (Hastelloy)

الکترود هاستلوی یکی از پرکاربردترین گزینه‌ها در صنایع شیمیایی است. این آلیاژ نیکل در بسیاری از پروژه‌های پتروشیمی و شیمیایی انتخاب اول مهندسان ابزار دقیق محسوب می‌شود زیرا مقاومت بسیار خوبی در برابر محیط های زیر دارد:

• اسیدها
• کلریدها
• محلول‌های نمکی
• محیط‌های اکسیدکننده

مزایا

• مقاومت شیمیایی بالا
• عمر طولانی
• مناسب اکثر سیالات خورنده

3. الکترود تیتانیوم (Titanium)

تیتانیوم در محیط‌های حاوی کلرید، آب دریا و بسیاری از محلول‌های نمکی عملکرد بسیار خوبی دارد.

مناسب برای

• آب دریا
• محلول‌های کلریدی
• نمک‌های صنعتی
• برخی محیط‌های اکسیدکننده

* نکته مهم: تیتانیوم برای برخی اسیدهای قوی مانند اسید هیدروکلریک و اسید سولفوریک غلیظ گزینه مناسبی نیست.

4. الکترود تانتالوم (Tantalum)

زمانی که با شدیدترین شرایط خوردگی روبه‌رو هستیم، تانتالوم انتخاب می‌شود.

مناسب برای

• اسید کلریدریک
• اسید نیتریک
• تیزاب سلطانی
• اکسیدکننده‌های قوی

مزایا

• مقاومت شیمیایی بسیار بالا
• طول عمر فوق‌العاده
• محدودیت
• قیمت بالا

هنگام خرید فلومتر ضد اسید به چه نکاتی توجه کنیم؟

پیش از خرید فلومتر ضد اسید یا فلومتر سیال خورنده، اطلاعات زیر را در اختیار تأمین‌کننده قرار دهید:

1. نام دقیق سیال
2. غلظت ماده شیمیایی
3. دمای کاری
4. فشار فرآیند
5. هدایت الکتریکی سیال
6. وجود ذرات جامد
7. سایز خط لوله
8. دبی حداقل و حداکثر

هرچه اطلاعات فرآیندی دقیق‌تر باشد، انتخاب متریال مناسب و طول عمر تجهیز بیشتر خواهد بود.

جمع‌بندی

انتخاب صحیح لاینر و الکترود مهم‌ترین عامل در عملکرد و طول عمر فلومترهای الکترومغناطیسی است. برای سیالات خورنده، معمولاً ترکیب لاینر تفلون PTFE با الکترود هاستلوی یا تانتالوم بهترین عملکرد را ارائه می‌دهد، اما انتخاب نهایی باید بر اساس مشخصات واقعی فرآیند انجام شود.

کارشناسان ابزار دقیق پویاک با بررسی مشخصات سیال، دما، فشار و شرایط فرآیندی، مناسب‌ترین فلومتر مغناطیسی را برای کاربرد شما پیشنهاد می‌کنند تا از بروز خطاهای اندازه‌گیری، خوردگی و هزینه‌های اضافی جلوگیری شود.

برای دریافت مشاوره تخصصی و استعلام قیمت فلومترهای الکترومغناطیسی مقاوم در برابر اسید و مواد خورنده، با کارشناسان پویاک تماس بگیرید:

سوالات متداول

به همین دلیل مهندسان ابزار دقیق از تجهیزاتی مانند Cooling Element، سایفون بخار، اسنابر فشار و دیافراگم سیل با لوله مویین برای محافظت از ترانسمیترهای فشار و سطح استفاده می‌کنند. این تجهیزات امکان اندازه‌گیری فشار در دمای بالا را بدون آسیب به سنسور فراهم می‌کنند.

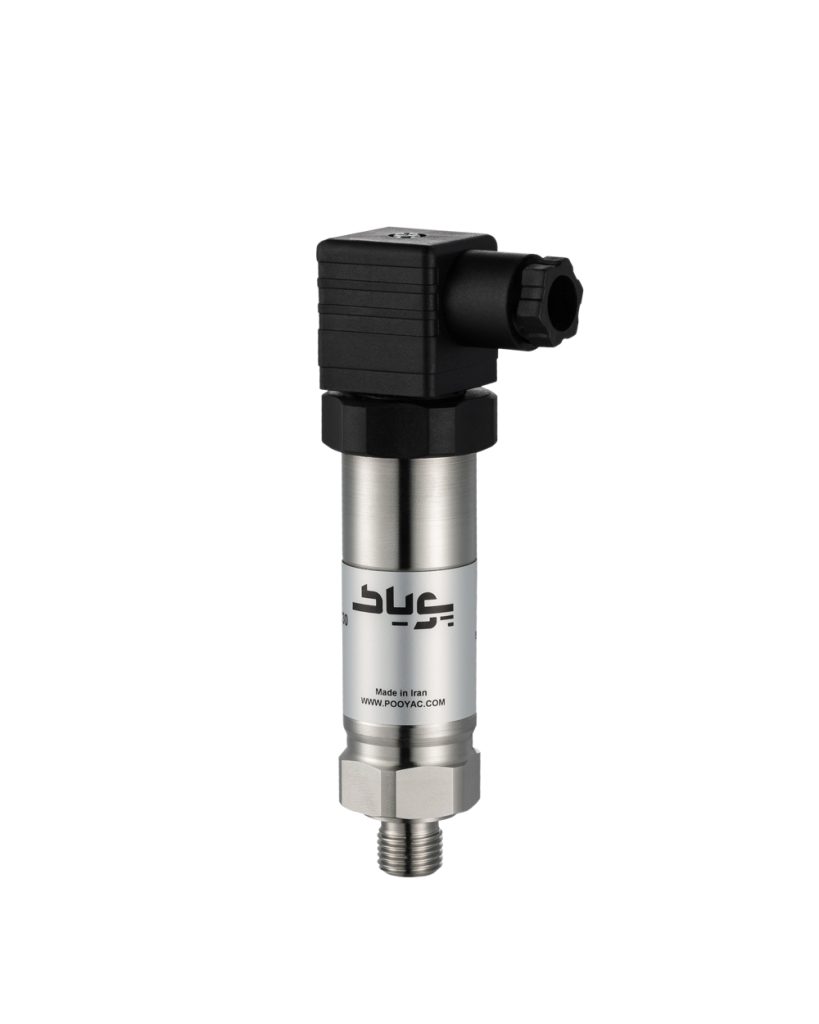

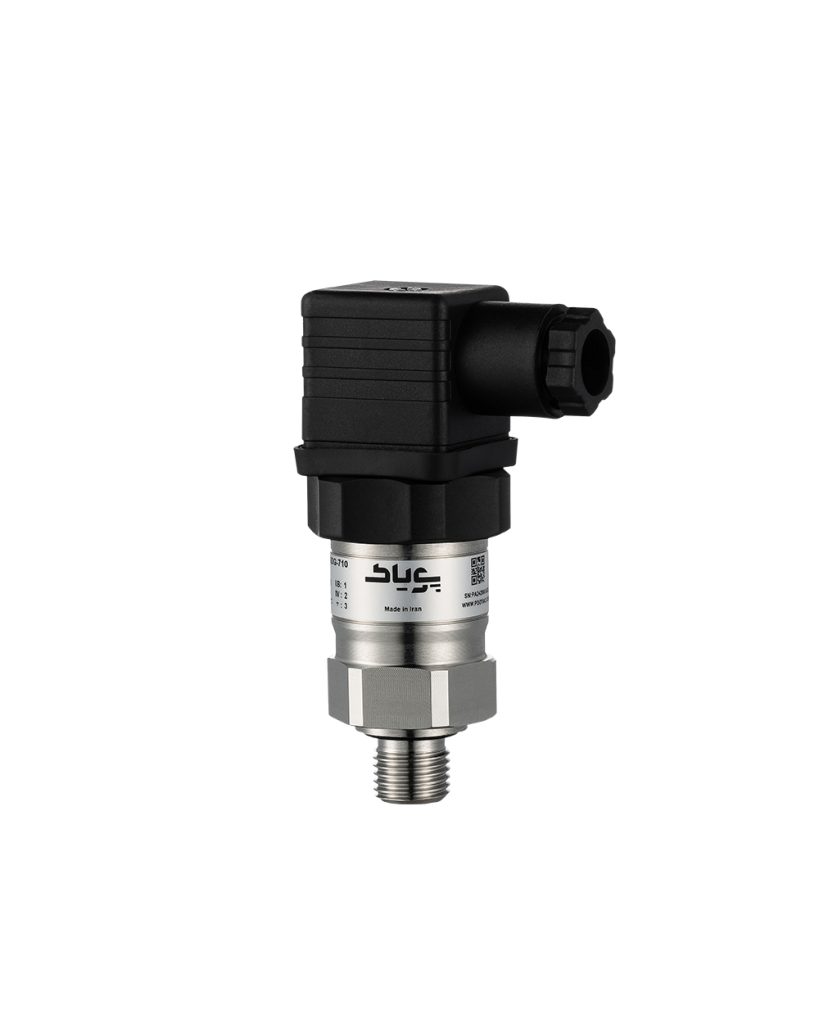

چرا دمای بالا برای ترانسمیترهای فشار و سطح خطرناک است؟

اغلب ترانسمیترهای فشار و ترانسمیتر سطح دارای محدوده دمایی مشخصی هستند و افزایش بیش از حد دما می‌تواند باعث بروز مشکلات زیر شود:

• کاهش دقت اندازه‌گیری
• تغییر مشخصات سنسور و Drift اندازه‌گیری
• آسیب به مدارهای الکترونیکی
• تخریب اورینگ‌ها و آب‌بندی‌ها
• افزایش خطای خروجی 4-20mA
• کاهش طول عمر تجهیز
• خرابی دیافراگم سنسور

در بسیاری از کاربردهای صنعتی، دمای سیال ممکن است به بیش از 300 درجه سانتی‌گراد برسد؛ در چنین شرایطی اتصال مستقیم ترانسمیتر به خط فرآیند توصیه نمی‌شود.

ترانسمیتر فشار پویاک مدل ADG730

ترنسمیتر فشار مدل ADG–710

مهم‌ترین روش‌های محافظت از سنسور در برابر حرارت

1. المنت خنک‌کننده (Cooling Element)

Cooling Element یا کولینگ تاور ترانسمیتر یکی از رایج‌ترین تجهیزات مورد استفاده برای اندازه‌گیری فشار در دمای بالا است.

این قطعه بین فرآیند و ترانسمیتر نصب شده و با افزایش سطح تبادل حرارتی، بخشی از گرمای سیال را به محیط منتقل می‌کند.

مزایای Cooling Element

• کاهش دمای ورودی به سنسور
• افزایش عمر ترانسمیتر
• نصب آسان
• هزینه نگهداری پایین
• مناسب برای خطوط بخار و روغن داغ

2. سایفون بخار (Steam Siphon)

در سیستم‌های بخار، استفاده از سایفون تقریباً یک الزام مهندسی محسوب می‌شود.

سایفون بخار باعث تشکیل یک ستون آب کندانس شده بین بخار و سنسور می‌شود و از تماس مستقیم بخار داغ با دیافراگم ترانسمیتر جلوگیری می‌کند.

کاربردهای سایفون بخار

• دیگ‌های بخار (Boiler)
• خطوط Steam
• نیروگاه‌ها
• صنایع غذایی و دارویی
• پتروشیمی

3. دیافراگم سیل و لوله مویین (Diaphragm Seal & Capillary)

زمانی که دمای فرآیند بسیار بالا باشد یا سیال خاصیت خورندگی و رسوب‌گذاری داشته باشد، استفاده از دیافراگم سیل بهترین گزینه خواهد بود.

در این روش، فشار فرآیند از طریق روغن مخصوص موجود در لوله مویین به سنسور منتقل می‌شود و ترانسمیتر در فاصله‌ای امن از منبع حرارت قرار می‌گیرد.

مزایای دیافراگم سیل

• مناسب برای دماهای بسیار بالا
• افزایش طول عمر سنسور
• محافظت در برابر سیالات خورنده
• جلوگیری از رسوب روی سنسور
• مناسب برای اندازه‌گیری سطح و فشار

4. اسنابر فشار (Pressure Snubber)

در خطوط بخار و سیستم‌های دمای بالا معمولاً نوسانات شدید فشار مشاهده می‌شود.

اسنابر فشار با کاهش شوک‌های لحظه‌ای و ضربات ناشی از Water Hammer، از آسیب به سنسور و تجهیزات اندازه‌گیری جلوگیری می‌کند.

مزایای اسنابر فشار

• کاهش ضربه قوچ
• حذف نوسانات فشار
• افزایش دقت اندازه‌گیری
• افزایش طول عمر ترانسمیتر

اندازه‌گیری سطح در مخازن داغ چگونه انجام می‌شود؟

علاوه بر اندازه‌گیری فشار، در بسیاری از صنایع نیاز به اندازه‌گیری سطح سیالات داغ نیز وجود دارد.

برخی کاربردهای رایج عبارت‌اند از:

• مخازن روغن حرارتی
• بویلرها
• مخازن آب داغ
• راکتورهای شیمیایی
• مخازن فرآیندی پتروشیمی

در این شرایط معمولاً از ترانسمیتر سطح هیدرواستاتیک به همراه دیافراگم سیل، کولینگ المنت یا سیستم‌های راداری استفاده می‌شود تا از انتقال مستقیم حرارت به سنسور جلوگیری شود.

کاربرد تجهیزات خنک‌کننده ترانسمیتر در صنایع مختلف

صنایع نیروگاهی

• اندازه‌گیری فشار بخار
• کنترل بویلر
• پایش خطوط کندانس

صنایع نفت و گاز

• مخازن فرآیندی
• خطوط انتقال سیالات داغ
• سیستم‌های بازیافت حرارتی

صنایع فولاد

• روغن‌های حرارتی
• کوره‌ها
• سیستم‌های خنک‌کننده

صنایع شیمیایی

• راکتورها
• مخازن مواد خورنده
• خطوط بخار فرآیندی

چگونه تجهیزات مناسب برای اندازه‌گیری فشار در دمای بالا را انتخاب کنیم؟

هنگام انتخاب تجهیزات باید به موارد زیر توجه شود:

• دمای واقعی فرآیند
• نوع سیال
• فشار کاری
• وجود نوسانات فشار
• خورندگی سیال
• فاصله نصب سنسور
• دقت موردنیاز
• استانداردهای ایمنی پروژه

انتخاب صحیح تجهیزات جانبی می‌تواند هزینه تعمیرات و خرابی تجهیزات ابزار دقیق را به میزان قابل توجهی کاهش دهد.

پویاک؛ ارائه‌دهنده راهکارهای اندازه‌گیری فشار و سطح در شرایط سخت صنعتی

در پروژه‌های صنعتی که اندازه‌گیری فشار و سطح در دماهای بالا اهمیت دارد، انتخاب تجهیزات مناسب نقش تعیین‌کننده‌ای در پایداری فرآیند خواهد داشت. پویاک با ارائه انواع ترانسمیتر فشار، ترانسمیتر سطح هیدرواستاتیک و راهکارهای تخصصی ابزار دقیق، امکان اندازه‌گیری دقیق و مطمئن در شرایط سخت صنعتی را فراهم می‌کند.

محصولات پویاک با قابلیت اتصال به تجهیزات جانبی مانند Cooling Element، سایفون بخار، دیافراگم سیل و اسنابر فشار برای کاربردهای نیروگاهی، نفت و گاز، پتروشیمی، آب و فاضلاب و صنایع فرآیندی طراحی شده‌اند.

سوالات متداول

در چاه‌های عمیق، مخازن آب، ایستگاه‌های پمپاژ فاضلاب و صنایع شیمیایی، کابل سنسور علاوه بر انتقال سیگنال الکتریکی، وظیفه تحمل وزن سنسور، محافظت از لوله مویین سنسور فشار و جلوگیری از نفوذ رطوبت را نیز بر عهده دارد. به همین دلیل انتخاب اشتباه کابل می‌تواند باعث بروز خطا در اندازه‌گیری، پارگی کابل سنسور درون چاهی و حتی از کار افتادن کامل تجهیز شود.

در این مقاله تفاوت‌های کابل PVC، کابل پلی اورتان (PUR) و کابل تفلون (PTFE) را بررسی می‌کنیم تا بتوانید بهترین گزینه را برای کاربرد صنعتی خود انتخاب کنید.

چرا جنس کابل در سنسورهای هیدرواستاتیک اهمیت دارد؟

بسیاری از خرابی‌های زودهنگام ترانسمیترهای سطح غوطه‌ور به دلیل شرایط نامناسب کابل رخ می‌دهد. در واقع کابل بخشی از ساختار اندازه‌گیری محسوب می‌شود و تنها یک مسیر انتقال سیگنال نیست.

مهم‌ترین وظایف کابل در سنسورهای هیدرواستاتیک عبارت‌اند از:

• انتقال سیگنال اندازه‌گیری به سیستم کنترل
• تحمل وزن سنسور در چاه‌ها و مخازن عمیق
• محافظت از لوله مویین سنسور فشار (Capillary Tube)
• جلوگیری از نفوذ آب و رطوبت به مدار الکترونیکی
• مقاومت در برابر سایش، کشش و مواد شیمیایی

هرگونه آسیب به کابل می‌تواند باعث اختلال در عملکرد سنسور و ایجاد خطاهای جدی در اندازه‌گیری سطح شود.

نقش لوله مویین سنسور فشار در عملکرد ترانسمیتر سطح

در ساختار بسیاری از سنسورهای هیدرواستاتیک، یک لوله مویین سنسور فشار در داخل کابل قرار دارد. این لوله وظیفه انتقال فشار اتمسفر به پشت دیافراگم سنسور را بر عهده دارد.

اگر کابل در اثر فشار، کشش یا خم‌شدگی شدید تغییر شکل دهد:

• مسیر لوله مویین مسدود می‌شود.
• فشار مرجع به درستی منتقل نمی‌شود.
• سنسور دچار خطای اندازه‌گیری می‌شود.
• دقت سیستم کاهش پیدا می‌کند.

به همین دلیل کیفیت ساخت کابل تأثیر مستقیمی بر عملکرد ترانسمیتر سطح هیدرواستاتیک دارد.

مقایسه انواع کابل سنسور هیدرواستاتیک

انتخاب جنس کابل باید بر اساس عمق نصب، شرایط محیطی، نوع سیال و میزان مواد خورنده انجام شود.

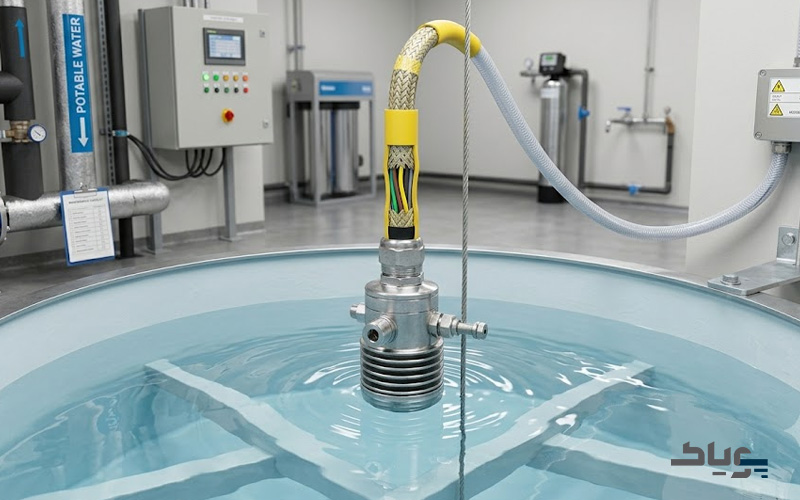

کابل PVC؛ گزینه‌ای اقتصادی برای کاربردهای ساده

کابل PVC یکی از رایج‌ترین و ارزان‌ترین انواع کابل مورد استفاده در تجهیزات اندازه‌گیری است. مزایای کابل PVC عبارتند از:

1. قیمت پایین
2. دسترسی آسان
3. انعطاف‌پذیری مناسب در دمای معمولی
4. معایب کابل PVC
5. مقاومت پایین در برابر مواد شیمیایی
6. حساسیت به سرما و ترک‌خوردگی
7. استحکام مکانیکی محدود
8. احتمال بیشتر پارگی کابل سنسور درون چاهی

کابل PVC مناسب مخازن آب تمیز، پروژه‌های سبک صنعتی، نصب در عمق کم و محیط‌های سرپوشیده است. استفاده از کابل PVC در چاه‌های عمیق یا محیط‌های فاضلابی معمولاً توصیه نمی‌شود.

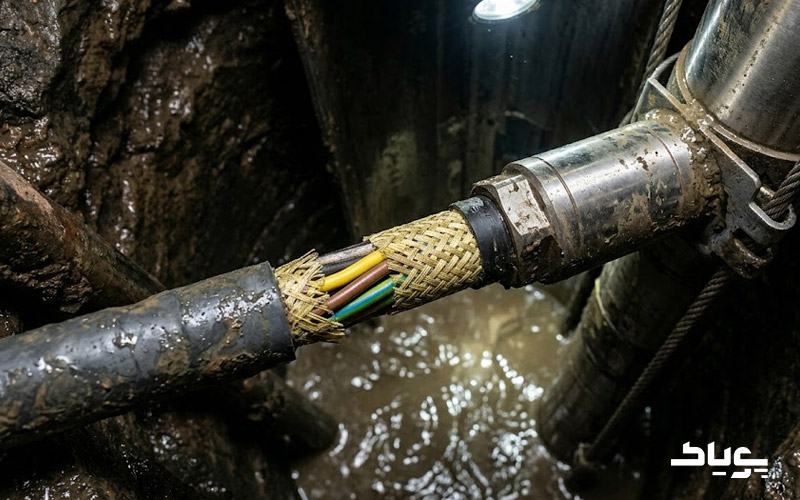

کابل پلی اورتان (PUR)؛ استاندارد صنعتی برای چاه‌های عمیق

کابل پلی اورتان یا PUR امروزه پرکاربردترین گزینه در صنایع آب و فاضلاب محسوب می‌شود. در بسیاری از پروژه‌های حرفه‌ای، کابل پلی اورتان با رشته‌های تقویت‌کننده Kevlar تولید می‌شود که تحمل بارهای سنگین را افزایش می‌دهد. مزایای کابل پلی اورتان عبارتند از:

1. مقاومت بسیار بالا در برابر کشش
2. مقاومت عالی در برابر سایش
3. دوام زیاد در محیط‌های مرطوب
4. مقاومت مناسب در برابر روغن‌ها و هیدروکربن‌ها
5. کاهش احتمال پارگی کابل سنسور درون چاهی

این کابل مناسب چاه‌های عمیق کشاورزی، چاه‌های صنعتی، ایستگاه‌های پمپاژ فاضلاب، مخازن ذخیره آب، سدها و رودخانه‌ها است.

البته کابل پلی اورتان معایبی نیز دارد:

• قیمت بالاتر نسبت به PVC
• مقاومت محدود در برابر اسیدها و بازهای بسیار قوی

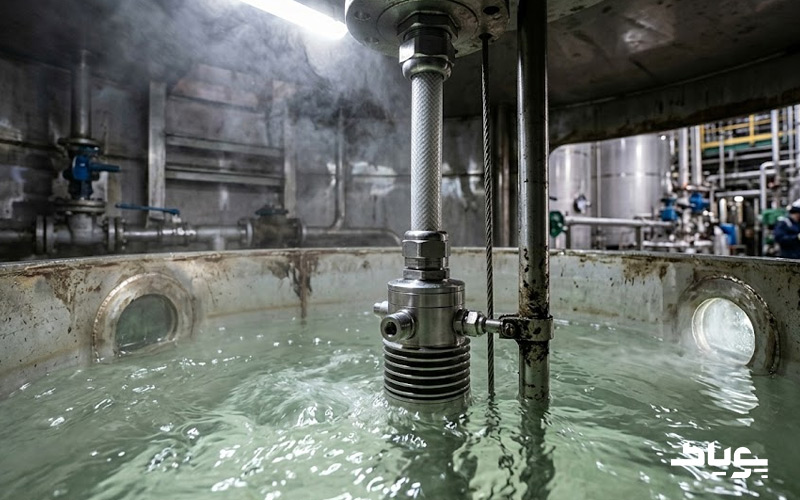

کابل تفلون (PTFE)؛ بهترین انتخاب برای محیط‌های خورنده

در محیط‌هایی که مواد شیمیایی خورنده وجود دارند، کابل تفلون بهترین عملکرد را ارائه می‌دهد. به همین دلیل در صنایعی که مقاومت شیمیایی ترانسمیتر سطح اهمیت بالایی دارد، کابل‌های PTFE و FEP گزینه اول محسوب می‌شوند.

کاربردهای کابل PTFE در پتروشیمی‌ها، صنایع شیمیایی، مخازن اسید، صنایع آبکاری و پالایشگاه‌ها است.

مزایای کابل تفلون

1. مقاومت شیمیایی فوق‌العاده
2. تحمل اسیدها و بازهای قوی
3. مقاومت در برابر حلال‌های صنعتی
4. تحمل دمای بالا
5. طول عمر زیاد در محیط‌های خورنده

معایب کابل تفلون

• قیمت بالا
• انعطاف‌پذیری کمتر نسبت به کابل پلی اورتان
• وزن بیشتر

چگونه از پارگی کابل سنسور درون چاهی جلوگیری کنیم؟

یکی از مشکلات رایج در پروژه‌های اندازه‌گیری سطح، آسیب دیدن کابل در عمق‌های زیاد است. رعایت این موارد می‌تواند عمر تجهیز را چندین برابر افزایش دهد:

• از کابل پلی اورتان تقویت‌شده استفاده کنید.
• متناسب با عمق چاه، استحکام کششی کابل را انتخاب کنید.
• از خم شدن شدید کابل جلوگیری نمایید.
• کابل را در معرض مواد ناسازگار قرار ندهید.
• هنگام نصب از بست‌ها و اتصالات استاندارد استفاده کنید.

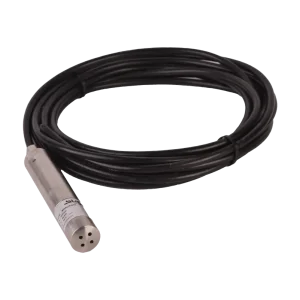

انتخاب ترانسمیتر سطح هیدرواستاتیک مناسب

علاوه بر جنس کابل، عوامل زیر نیز در انتخاب سنسور اهمیت دارند:

1. عمق چاه یا مخزن
2. نوع سیال
3. دمای فرآیند
4. میزان خورندگی محیط
5. دقت موردنیاز
6. استاندارد حفاظتی IP68

پویاک، تولیدکننده و تأمین‌کننده تجهیزات ابزار دقیق و سیستم‌های کنترل هوشمند، راهکارهای تخصصی اندازه‌گیری سطح را متناسب با شرایط واقعی صنایع ارائه می‌دهد. در پروژه‌های مختلف، کارشناسان پویاک با بررسی مواردی مانند عمق چاه، شرایط نصب، نوع سیال، میزان خورندگی محیط و الزامات مکانیکی و الکتریکی بهترین ترکیب سنسور، دیافراگم و کابل را پیشنهاد می‌کنند.

اگر قصد خرید ترانسمیتر سطح هیدرواستاتیک برای چاه‌های عمیق، مخازن آب یا مخازن مواد شیمیایی را دارید، مشاوره تخصصی پویاک می‌تواند از بروز هزینه‌های ناشی از خرابی تجهیزات جلوگیری کند: 05191010033

سوالات متداول

امروزه بسیاری از انبوه‌سازان و مدیران خرید پروژه‌های عمرانی به جای استفاده از کنتورهای مکانیکی سنتی، به سراغ کنتورهای آب هوشمند و آلتراسونیک می‌روند؛ تجهیزاتی که علاوه بر دقت بالا، هزینه‌های تعمیر و تعویض را به حداقل می‌رسانند.

خرید عمده کنتور آب خانگی چه مزایایی برای پروژه‌های ساختمانی دارد؟

در پروژه‌های بزرگ، خرید عمده کنتور آب صرفاً یک اقدام تدارکاتی نیست؛ بلکه بخشی از استراتژی کنترل هزینه و افزایش کیفیت پروژه محسوب می‌شود. مهم‌ترین مزایا عبارت‌اند از:

1. کاهش هزینه خرید نسبت به سفارش‌های جزئی
2. یکپارچگی تجهیزات در کل پروژه
3. تسهیل خدمات پس از فروش و گارانتی
4. مدیریت بهتر موجودی و زمان‌بندی نصب
5. افزایش ارزش پروژه در زمان فروش واحدها
6. امکان استفاده از سیستم‌های هوشمند مدیریت مصرف آب

خرید کنتور آب خانگی هوشمند آلتراسونیک مدل ZIG321

کنتور آب خانگی هوشمند قطع کن دار مدل ZIG331

چرا کنتورهای آلتراسونیک گزینه بهتری برای خرید عمده هستند؟

کنتورهای مکانیکی به مرور زمان تحت تأثیر رسوبات آب، فرسایش قطعات و افت دقت قرار می‌گیرند. در مقابل، کنتورهای آلتراسونیک بدون قطعات متحرک طراحی شده‌اند و دقت اندازه‌گیری خود را در طول سال‌ها حفظ می‌کنند.

مزایای کنتور آلتراسونیک در پروژه‌های انبوه‌سازی

• عدم استهلاک مکانیکی
• دقت اندازه‌گیری بالا
• عملکرد پایدار در دبی‌های کم
• طول عمر بیشتر
• کاهش هزینه‌های نگهداری
• قابلیت اتصال به سیستم‌های هوشمندسازی ساختمان

بیشتر بخوانید: انواع کنتور آب خانگی

هنگام خرید عمده کنتور آب آپارتمانی به چه نکاتی توجه کنیم؟

انتخاب تامین‌کننده مناسب به اندازه انتخاب محصول اهمیت دارد.

1. دقت و فناوری اندازه‌گیری
   استفاده از کنتورهای آلتراسونیک باعث کاهش خطاهای اندازه‌گیری و افزایش رضایت ساکنان می‌شود.
2. قابلیت هوشمندسازی
   پشتیبانی از پروتکل‌های ارتباطی مانند M-Bus، Modbus، LoRaWAN، NB-IoT و خروجی پالس برای پروژه‌های مدرن یک مزیت رقابتی محسوب می‌شود.
3. ظرفیت تامین و تحویل
   یکی از مهم‌ترین شاخص‌ها در خرید سازمانی، توان تامین‌کننده در تحویل سفارش‌های حجیم در زمان مقرر است.
4. گارانتی و خدمات فنی
   تجهیزات اندازه‌گیری باید دارای پشتیبانی فنی، آموزش نصب و خدمات پس از فروش قابل اتکا باشند.

قیمت عمده کنتور آب به چه عواملی بستگی دارد؟

قیمت عمده کنتور آب تنها به برند محصول وابسته نیست و عوامل مختلفی در آن تأثیرگذار هستند:

• نوع فناوری (مکانیکی یا آلتراسونیک)
• هوشمند یا غیرهوشمند بودن
• سایز کنتور
• پروتکل‌های ارتباطی
• تعداد سفارش
• شرایط گارانتی
• سفارشی‌سازی پروژه

به همین دلیل برای پروژه‌های ساختمانی بزرگ، دریافت پیش‌فاکتور اختصاصی معمولاً دقیق‌تر از استناد به قیمت‌های عمومی بازار است. برای دریافت قیمت روز کنتورهای خانگی هوشمند، با تیم فروش ما تماس بگیرید: 05191010033

چرا مدیران خرید پروژه‌های عمرانی به سراغ کنتورهای دیجیتال می‌روند؟

کنتورهای آب دیجیتال و هوشمند علاوه بر اندازه‌گیری مصرف، امکان جمع‌آوری داده، قرائت از راه دور و مدیریت مصرف را فراهم می‌کنند. مزایای این تجهیزات عبارتند از:

• حذف خطای قرائت دستی
• کاهش هزینه‌های بهره‌برداری
• امکان مانیتورینگ مصرف هر واحد
• تشخیص نشت آب
• مدیریت هوشمند مصرف در ساختمان

پویاک؛ تولیدکننده کنتور آب آلتراسونیک برای پروژه‌های ساختمانی

پویاک به‌عنوان تولیدکننده کنتورهای آب آلتراسونیک و تجهیزات هوشمند اندازه‌گیری، راهکارهای تخصصی برای انبوه‌سازان، شرکت‌های پیمانکاری، مدیران خرید پروژه‌های عمرانی و تامین‌کنندگان تجهیزات ساختمانی ارائه می‌دهد.

مزایای همکاری با پویاک:

• تولید داخلی با استانداردهای بین‌المللی
• تامین پایدار برای پروژه‌های بزرگ
• قیمت‌گذاری ویژه خرید عمده
• امکان سفارشی‌سازی تجهیزات
• پشتیبانی فنی تخصصی
• خدمات پس از فروش سازمانی

جمع‌بندی

خرید عمده کنتور آب خانگی برای پروژه‌های ساختمانی نیازمند بررسی عواملی مانند فناوری اندازه‌گیری، قابلیت هوشمندسازی، کیفیت ساخت، خدمات پس از فروش و توان تامین‌کننده است. استفاده از کنتورهای آلتراسونیک هوشمند می‌تواند هزینه‌های نگهداری را کاهش داده، دقت اندازه‌گیری را افزایش دهد و ارزش افزوده بیشتری برای پروژه ایجاد کند. به همین دلیل بسیاری از مدیران خرید و تامین‌کنندگان تجهیزات ساختمانی، کنتورهای آلتراسونیک پویاک را به‌عنوان یک راهکار بلندمدت و اقتصادی انتخاب می‌کنند.

سوالات متداول

خسارت‌های ناشی از آب‌گرفتگی در مجتمع‌های مسکونی سالانه میلیاردها تومان هزینه روی دست مالکان می‌گذارد. اما در عصر اینترنت اشیاء (IoT) و تجهیزات ابزار دقیق، این فجایع کاملاً قابل پیشگیری هستند. راه‌حل نهایی این مشکل، نصب کنتور آب قطع‌کن‌دار هوشمند است. در این مقاله بررسی می‌کنیم که این تجهیزات چگونه کار می‌کنند و چرا هر واحد آپارتمانی به آن‌ها نیاز دارد.

همچنین بخوانید:

• راهنمای حقوقی و فنی تفکیک قبض آب در مجتمع‌های مسکونی با کنتورهای التراسونیک
• آناتومی کنتور آب التراسونیک خانگی

کنتور آب قطع‌کن‌دار چیست؟

کنتور قطع‌کن‌دار (Valve-controlled Water Meter) در واقع ترکیبی از یک کنتور بسیار دقیق (ترجیحاً با تکنولوژی التراسونیک)، یک پردازنده هوشمند و یک شیر برقی (Motorized Valve) در داخل یک پکیج یکپارچه است.

این دستگاه نه تنها میزان مصرف آب را با دقت بالا اندازه می‌گیرد، بلکه مانند یک نگهبان ۲۴ ساعته، رفتار جریان آب را تحلیل می‌کند. در صورت تشخیص هرگونه الگوی غیرطبیعی (چه نشتی‌های قطره‌ای و چه ترکیدگی‌های ناگهانی)، دستگاه به صورت خودکار یا با فرمان از راه دور، جریان آب را قطع می‌کند.

کنتور هوشمند چگونه متوجه ترکیدگی یا نشتی می‌شود؟

الگوریتم‌های پردازشی در کنتورهای قطع‌کن‌دار، بر اساس منطق ریاضی و تحلیل دبی لحظه‌ای (QQQ) عمل می‌کنند. دستگاه دو سناریوی خطرناک را تشخیص می‌دهد:

۱. ترکیدگی ناگهانی (Burst Detection):

اگر دبی آب به طور ناگهانی از یک حد مجاز و تعریف شده فراتر رود و این جریان شدید برای مدت زمان مشخصی ادامه پیدا کند، پردازنده متوجه پارگی لوله می‌شود.

۲. نشتی پنهان و مداوم (Leak Detection):

اگر یک جریان بسیار ضعیف (مانند خرابی فلاش‌تانک یا چکه کردن شیرآلات) بدون هیچ وقفه‌ای برای مدت طولانی (مثلاً ۲۴ ساعت متوالی) در جریان باشد، دستگاه آن را به عنوان نشتی پنهان شناسایی می‌کند.

۳ مزیت طلایی کنتورهای قطع‌کن‌دار برای آپارتمان‌ها

۱. جلوگیری از خسارت‌های سنگین مالی و ساختمانی

همان‌طور که اشاره شد، اصلی‌ترین وظیفه این کنتورها پیشگیری از بحران است. هزینه تعویض کابینت‌های MDF، پارکت‌ها، گچ‌بری‌ها و جبران خسارت همسایه طبقه پایین به مراتب ده‌ها برابر بیشتر از قیمت خرید یک کنتور هوشمند قطع‌کن‌دار است. این کنتورها یک بیمه‌نامه عمر برای تاسیسات و دکوراسیون داخلی شما هستند.

۲. مدیریت از راه دور (ویژه سفر و زمان‌های عدم حضور)

با اتصال کنتورهای هوشمند به سیستم مدیریت ساختمان (BMS) یا اپلیکیشن‌های موبایل، شما می‌توانید هنگام خروج از منزل برای مدت طولانی، تنها با فشردن یک دکمه روی گوشی هوشمند خود، شیر آب اصلی واحد را ببندید و با خیالی آسوده به سفر بروید.

۳. ابزار قدرتمند برای مدیران ساختمان (مدیریت شارژ و کنتور اعتباری)

یکی از چالش‌های بزرگ مدیران مجتمع‌های مسکونی، برخورد با واحدهایی است که از پرداخت شارژ یا هزینه آب مشترک امتناع می‌کنند. کنتورهای قطع‌کن‌دار می‌توانند به عنوان کنتورهای پیش‌پرداخت (اعتباری) عمل کنند.

مدیر ساختمان می‌تواند از طریق نرم‌افزار مرکزی، در صورت عدم پرداخت بدهی، جریان آب واحد بدهکار را با رعایت اخطارهای قبلی، محدود یا قطع کند. این قابلیت باعث افزایش چشمگیر سرعت وصول مطالبات در مجتمع‌ها می‌شود.

چرا کنتور قطع‌کن‌دار التراسونیک پویاک؟

در بازار، کنتورهای مکانیکیِ مجهز به شیر برقی نیز وجود دارند، اما ترکیب شیر با ساختار مکانیکی باعث یک مشکل بزرگ در آپارتمان‌ها می‌شود: افت فشار شدید آب.

کنتورهای قطع‌کن‌دار التراسونیک پویاک دارای ویژگی‌های منحصر‌به‌فرد زیر هستند:

• بدون افت فشار (Full Bore): به دلیل نبود هیچ‌گونه پروانه یا مانع فیزیکی در مسیر سنسورهای التراسونیک، آب با بالاترین فشار ممکن به طبقات بالا می‌رسد.
• شیر توپی ضد رسوب: شیرهای برقی استفاده شده در محصولات پویاک طوری طراحی شده‌اند که حتی در آب‌های دارای املاح و سختی بالا، گیر نمی‌کنند و به اصطلاح “جام” نمی‌شوند.
• دقت پین‌پوینت (Pinpoint Accuracy): تکنولوژی فراصوت قادر است حتی عبور چند قطره آب در ساعت را ثبت کند، چیزی که کنتورهای مکانیکی هرگز قادر به انجام آن نیستند.
• باتری با طول عمر بالا: این کنتورها دارای باتری‌های داخلی قدرتمندی هستند که حتی در زمان قطع برق ساختمان، عملکرد اندازه‌گیری و قطع‌کنِ آن‌ها مختل نمی‌شود.

نتیجه‌گیری

کنتور آب قطع‌کن‌دار هوشمند، دیگر یک کالای تشریفاتی نیست؛ بلکه یک ضرورت مهندسی برای ارتقای ایمنی، حفظ منابع آب و مدیریت هوشمند مجتمع‌های مسکونی است. با نصب این تجهیزات، کابوس ترکیدگی لوله‌ها و هزینه‌های نجومیِ نشتی آب برای همیشه به پایان می‌رسد.

آیا مجتمع مسکونی شما در برابر خطرات آب‌گرفتگی ایمن است؟

برای تجهیز آپارتمان‌ها و پروژه‌های ساختمانی خود به جدیدترین نسل کنتورهای قطع‌کن‌دار التراسونیک، همین امروز با واحد فروش B2B و کارشناسان فنی پویاک تماس بگیرید. ما با بررسی رایگان تاسیسات شما، مطمئن‌ترین راهکار را پیشنهاد خواهیم داد.

امروزه با پیشرفت تکنولوژی ابزار دقیق، بهترین و قطعی‌ترین راهکار، تفکیک قبض آب با نصب کنتورهای مجزا برای هر واحد است. اما این کار از نظر قانونی چه الزاماتی دارد و از نظر فنی، چرا کنتورهای التراسونیک بهترین انتخاب برای آپارتمان‌ها هستند؟ در این مقاله، به بررسی جامع این موضوع می‌پردازیم.

همچنین بخوانید:

• آناتومی کنتور آب التراسونیک خانگی
• مقایسه دقت اندازه‌گیری کنتور آب مکانیکی و کنتور آب التراسونیک

بخش اول: بررسی حقوقی تفکیک قبض آب در آپارتمان‌ها

پیش از اقدام به هرگونه تغییر در تاسیسات ساختمان، مدیران باید از پشتوانه قانونی کار خود مطلع باشند.

۱. قانون تملک آپارتمان‌ها چه می‌گوید؟

بر اساس قانون تملک آپارتمان‌ها و آیین‌نامه‌های اجرایی آن، پرداخت هزینه‌های مشترک (مانند آب، گاز و برق مشاع) الزامی است. اما قانون صراحتاً بیان می‌کند که اگر امکان اندازه‌گیری دقیق مصرف هر واحد وجود داشته باشد، هزینه باید دقیقاً بر اساس میزان مصرف پرداخت شود. در غیر این صورت، هزینه‌ها به نسبت مساحت زیربنا یا تعداد نفرات (با توافق مجمع عمومی) تقسیم می‌شود.

بنابراین، قانون از نصب تجهیزات اندازه‌گیری دقیق کاملاً حمایت می‌کند، زیرا عدالت را در پرداخت‌ها برقرار می‌سازد.

۲. آیا برای نصب کنتور مجزا به رضایت ۱۰۰ درصدی نیاز است؟

بر اساس قوانین جاری، اگر نصب کنتور فرعی (ساب‌میتر – Submeter) در داخل فضاهای مشاعی یا داکت‌های تاسیساتی انجام شود و آسیبی به اسکلت ساختمان نزند، جزو اقدامات بهینه‌سازی و مدیریت مصرف محسوب می‌شود. معمولاً تصویب این موضوع با رای اکثریت (بیش از نصف مساحت کل واحدها) در جلسه مجمع عمومی ساختمان کافی است و نیازی به رضایت تک‌تک ساکنین (مخصوصاً افراد پرمصرف که معمولاً مخالف این طرح هستند) نیست.

۳. حل مشکل مشترکین بدحساب

یکی از مهمترین مزایای حقوقی تفکیک قبض آب، شناسایی دقیق واحدهای بدحساب است. با داشتن کنتورهای هوشمند (به ویژه مدل‌های قطع‌کن‌دار)، مدیر ساختمان می‌تواند در صورت امتناع یک واحد از پرداخت هزینه آب مصرفی خود، پس از طی مراحل قانونی، جریان آب همان واحد را محدود یا قطع کند، بدون اینکه حقوق سایر ساکنین تضییع شود.

بخش دوم: راهنمای فنی؛ چرا کنتور التراسونیک؟

پس از توافق حقوقی، چالش بزرگ‌تر نمایان می‌شود: چالش‌های فنی نصب کنتور در آپارتمان.

در گذشته از کنتورهای مکانیکی (پروانه‌ای) برای تفکیک آب استفاده می‌شد. اما نصب ده‌ها کنتور مکانیکی در یک داکت تاسیساتی باریک، مشکلات وحشتناکی ایجاد می‌کرد:

• افت فشار شدید آب در طبقات بالا
• گرفتگی پروانه کنتور به دلیل املاح و رسوبات آب
• نیاز به لوله‌کشی‌های طولانی و مستقیم قبل و بعد از کنتور
• نیاز به مراجعه حضوری ماهانه مدیر به کنار تک‌تک کنتورها برای قرائت

اینجاست که کنتور آب التراسونیک پویاک به عنوان یک شاهکار مهندسی وارد عمل می‌شود.

تکنولوژی التراسونیک چگونه کار می‌کند؟

کنتورهای التراسونیک هیچ قطعه متحرک مکانیکی در مسیر آب ندارند. این دستگاه‌ها با ارسال امواج فراصوت در جهت و خلاف جهت جریان آب، سرعت سیال را با دقت فوق‌العاده‌ای اندازه‌گیری می‌کنند.

مزایای فنی کنتور التراسونیک برای مجتمع‌های مسکونی:

۱. افت فشار مطلقاً صفر (Zero Pressure Drop):

چون هیچ پروانه‌ای سر راه آب نیست، مسیر عبور سیال کاملاً باز است. نصب این کنتورها حتی در طبقات پنجم به بالا، باعث افت فشار آب نمی‌شود.

۲. دقت بی‌نظیر و حساسیت به نشتی:

کنتورهای التراسونیک می‌توانند جریان‌های بسیار ضعیف (مانند چکه کردن شیر آب یا خرابی فلاش‌تانک) را که کنتورهای مکانیکی قادر به ثبت آن‌ها نیستند، تشخیص دهند. این ویژگی از هدررفت پنهان آب جلوگیری می‌کند.

۳. قرائت از راه دور (AMR/AMI):

کنتورهای دیجیتال پویاک قابلیت اتصال به شبکه‌های سیمی (مثل M-Bus و Modbus) یا بی‌سیم را دارند. مدیر ساختمان می‌تواند بدون نیاز به مراجعه به طبقات، از طریق یک پنل مرکزی یا نرم‌افزار، مصرف دقیق هر واحد را در پایان ماه با یک کلیک مشاهده کند.

۴. مقاومت در برابر رسوب و استهلاک:

با توجه به سختی آب در بسیاری از شهرهای ایران، کنتورهای مکانیکی پس از ۱ الی ۲ سال دچار رسوب‌گرفتگی شده و دقت خود را از دست می‌دهند. اما کنتور التراسونیک به دلیل نداشتن قطعه متحرک، عمر مفیدی بیش از ۱۰ سال با حفظ دقت اولیه دارد.

بخش سوم: توجیه اقتصادی و بازگشت سرمایه (ROI)

شاید در نگاه اول، قیمت کنتورهای التراسونیک نسبت به کنتورهای مکانیکی بالاتر به نظر برسد، اما اگر به طول عمر و جلوگیری از هزینه‌های پنهان نگاه کنیم، این یک سرمایه‌گذاری پرسود برای ساختمان است.

نتیجه‌گیری

تفکیک قبض آب در مجتمع‌های مسکونی، دیگر یک اقدام لوکس نیست، بلکه یک ضرورت برای حفظ آرامش ساختمان، رعایت عدالت و مدیریت بحران آب است. از نظر حقوقی این کار کاملاً موجه و قانونی است و از نظر فنی، با کنار گذاشتن کنتورهای دردسرساز مکانیکی و روی آوردن به نسل جدید کنتورهای آب التراسونیک، می‌توان این پروژه را با کمترین تخریب، بدون افت فشار و با بالاترین دقت اجرا کرد.

دغدغه تفکیک قبض آب مجتمع خود را برای همیشه حل کنید!

اگر مدیر ساختمان، عضو هیئت مدیره مجتمع یا انبوه‌ساز هستید، همین حالا برای دریافت مشاوره رایگان فنی و استعلام قیمت فروش سازمانی کنتورهای التراسونیک با کارشناسان مجموعه پویاک تماس بگیرید. مهندسین ما آماده‌اند تا بهترین راهکار اجرایی را متناسب با تاسیسات ساختمان شما ارائه دهند.

در چنین شرایطی، انتخاب صحیح مواد سازه‌ای حسگرها به اندازه انتخاب نوع سنسور اهمیت دارد و نقش تعیین‌کننده‌ای در پایداری بلندمدت تجهیزات ایفا می‌کند. به همین دلیل، انتخاب مواد مهندسی مناسب مانند SS316L، Hastelloy و سرامیک برای افزایش دوام تجهیزات در آب‌های سخت و محیط‌های مستعد خوردگی، به یکی از ملاحظات اصلی در طراحی و انتخاب سنسورهای اندازه‌گیری آب تبدیل شده است.

همچنین بخوانید:

• الگوریتم‌های حذف نویز و فیلترینگ در سنسورهای هیدرواستاتیک
• استفاده از سنسورهای فشار قلمی در فضاهای محدود

ماهیت رسوبات و خوردگی در سامانه‌های آبی

۱. رسوب‌گذاری (Scaling)

رسوب‌گذاری یکی از پدیده‌های رایج در سامانه‌های انتقال و اندازه‌گیری آب است که در نتیجه حضور مواد معدنی محلول در آب ایجاد می‌شود. این رسوبات معمولاً ناشی از ترکیبات معدنی و شیمیایی موجود در آب هستند که در شرایط تغییر فشار، دما یا ترکیب شیمیایی آب از حالت محلول خارج شده و به‌صورت لایه‌های جامد بر روی سطوح مختلف ته‌نشین می‌شوند. مهم‌ترین ترکیباتی که در تشکیل این رسوبات نقش دارند عبارت‌اند از:

• کربنات کلسیم و منیزیم (آب‌های سخت)

• سیلیس

• اکسیدهای فلزی

این ترکیبات به‌مرور زمان بر روی سطوح حساس تجهیزات اندازه‌گیری، به‌ویژه دیافراگم سنسورهای فشار و سطح یا الکترودهای فلومترها، تجمع پیدا می‌کنند. با افزایش ضخامت این لایه‌های رسوبی، تماس مستقیم سنسور با محیط سیال کاهش یافته و عملکرد دقیق تجهیزات اندازه‌گیری مختل می‌شود. در نتیجه این فرآیند، مشکلات متعددی در عملکرد سامانه‌های اندازه‌گیری ایجاد می‌شود که از مهم‌ترین آن‌ها می‌توان به موارد زیر اشاره کرد:

• کاهش حساسیت اندازه‌گیری

• ایجاد تأخیر در پاسخ سنسور به تغییرات فشار یا سطح

• ایجاد خطای تجمعی در قرائت داده‌ها در طول زمان

تداوم این وضعیت در بلندمدت می‌تواند موجب کاهش دقت کلی سیستم پایش، افزایش نیاز به کالیبراسیون مجدد و در برخی موارد حتی توقف عملکرد صحیح تجهیزات اندازه‌گیری شود.

۲. خوردگی (Corrosion)

خوردگی یکی دیگر از چالش‌های مهم در سامانه‌های اندازه‌گیری و پایش آب به شمار می‌رود که به‌طور مستقیم به ترکیب شیمیایی آب و شرایط محیطی وابسته است. این پدیده زمانی رخ می‌دهد که مواد سازه‌ای تجهیزات در تماس با ترکیبات شیمیایی فعال موجود در آب قرار گرفته و واکنش‌های الکتروشیمیایی منجر به تخریب تدریجی سطح فلز یا آلیاژ می‌شود.

عوامل مختلفی می‌توانند فرآیند خوردگی را تسریع کنند که از مهم‌ترین آن‌ها می‌توان به موارد زیر اشاره کرد:

• کلریدها (Cl⁻)

• H₂S

• pH اسیدی یا قلیایی شدید

• اکسیژن محلول بالا

حضور این ترکیبات در آب، به‌ویژه در منابعی مانند چاه‌های عمیق، پساب‌های صنعتی یا آب‌های شور، می‌تواند به‌مرور زمان باعث تخریب ساختار مواد به‌کاررفته در حسگرها شود. در چنین شرایطی، واکنش‌های خوردگی ممکن است به شکل‌های مختلفی مانند حفره‌ای شدن سطح فلز، کاهش ضخامت دیواره‌ها یا تضعیف استحکام مکانیکی قطعات ظاهر شوند.

در صورت ادامه این فرآیند، خوردگی می‌تواند منجر به ایجاد سوراخ‌شدگی در قطعات فلزی، تضعیف ساختار مکانیکی اجزا و در نهایت ازکارافتادن کامل حسگر یا تجهیزات اندازه‌گیری شود؛ مسئله‌ای که علاوه بر کاهش دقت اندازه‌گیری، هزینه‌های نگهداری و تعویض تجهیزات را نیز به‌طور قابل توجهی افزایش می‌دهد.

نقش حیاتی انتخاب مواد بدنه و المان حسگر

در سنسورهای اندازه‌گیری آب، بخشی از تجهیزات به‌طور مستقیم و مداوم با سیال در تماس هستند و به همین دلیل بیشترین تأثیر را از کیفیت شیمیایی آب، میزان املاح محلول و ترکیبات خورنده دریافت می‌کنند. عملکرد پایدار و طول عمر این تجهیزات تا حد زیادی به جنس موادی بستگی دارد که در بخش‌های در تماس با سیال به کار رفته‌اند. اگر این مواد متناسب با شرایط شیمیایی آب انتخاب نشوند، حتی پیشرفته‌ترین سنسورها نیز در مدت زمان نسبتاً کوتاهی دچار افت دقت یا خرابی خواهند شد.

در اغلب سنسورهای مورد استفاده در سامانه‌های پایش و اندازه‌گیری آب، سه ناحیه اصلی بیشترین تماس مستقیم با سیال را دارند که از نظر طراحی و انتخاب متریال اهمیت ویژه‌ای دارند:

• دیافراگم سنسور فشار

• بدنهٔ غوطه‌ور یا پروب

• الکترود یا سطح تماس فلومتر

دیافراگم سنسور فشار معمولاً حساس‌ترین بخش در سنسورهای فشار و سطح هیدرواستاتیک محسوب می‌شود، زیرا تغییرات فشار سیال از طریق این بخش به المان اندازه‌گیری منتقل می‌شود. در مقابل، بدنه غوطه‌ور یا پروب در سنسورهای سطح برای مدت طولانی در تماس مستقیم با آب قرار دارد و باید در برابر خوردگی، رسوب‌گذاری و تغییرات شیمیایی محیط مقاوم باشد. همچنین در فلومترها، الکترودها یا سطوح تماس با سیال نقش کلیدی در انتقال سیگنال و اندازه‌گیری دقیق جریان دارند و انتخاب جنس مناسب برای آن‌ها تأثیر مستقیمی بر دقت و پایداری اندازه‌گیری خواهد داشت.

در ادامه، برخی از مواد پرکاربرد در ساخت تجهیزات اندازه‌گیری آب معرفی شده و مزایا و محدودیت‌های هرکدام از نظر مقاومت در برابر رسوب، خوردگی و شرایط شیمیایی مختلف بررسی می‌شود.

فولاد ضدزنگ SS316L؛ انتخاب متعادل برای اغلب کاربردهای آبی

ویژگی‌های فنی:

فولاد ضدزنگ SS316L یکی از متداول‌ترین و پرکاربردترین مواد در ساخت تجهیزات مورد استفاده در صنعت آب و فاضلاب محسوب می‌شود. این آلیاژ به دلیل ترکیب شیمیایی خاص خود، به‌ویژه حضور عنصر مولیبدن در ساختار آن، مقاومت بهتری در برابر خوردگی نسبت به فولادهای زنگ‌نزن رایج مانند SS304 از خود نشان می‌دهد. وجود مولیبدن در این آلیاژ باعث افزایش مقاومت آن در برابر خوردگی حفره‌ای و خوردگی ناشی از حضور یون‌های کلرید در آب می‌شود.

به همین دلیل، SS316L در بسیاری از تجهیزات اندازه‌گیری از جمله سنسورهای فشار، سنسورهای سطح، بدنه فلومترها و سایر تجهیزات در تماس با آب به‌طور گسترده مورد استفاده قرار می‌گیرد. علاوه بر مقاومت مناسب در برابر خوردگی، این آلیاژ از نظر استحکام مکانیکی، قابلیت ماشین‌کاری و پایداری در شرایط عملیاتی مختلف نیز عملکرد قابل قبولی دارد.

مزایا:

• مقاومت مناسب در برابر آب آشامیدنی و آب‌های صنعتی

• عملکرد پایدار در حضور املاح با غلظت متوسط

• قیمت نسبتاً اقتصادی و دسترسی بالا در بازار تجهیزات صنعتی

• سازگاری مناسب با سنسورهای فشار قلمی و سنسورهای سطح هیدرواستاتیک

مجموعه این ویژگی‌ها باعث شده است که SS316L در بسیاری از پروژه‌های مرتبط با پایش منابع آب، تأسیسات شهری و سامانه‌های صنعتی به‌عنوان یک انتخاب متعادل و قابل اعتماد در نظر گرفته شود.

محدودیت‌ها:

با وجود مزایای متعدد، استفاده از SS316L در همه شرایط شیمیایی آب ایده‌آل نیست و در برخی محیط‌ها ممکن است محدودیت‌هایی داشته باشد.

• کاهش طول عمر در آب‌های با غلظت بسیار بالای کلرید

• حساسیت نسبی به آب‌های شور و محیط‌های حاوی H₂S

در چنین شرایطی، واکنش‌های خوردگی ممکن است سریع‌تر رخ داده و به مرور زمان باعث کاهش مقاومت ساختاری قطعات فلزی شوند. بنابراین در محیط‌هایی با شوری بالا یا ترکیبات خورنده قوی، گاهی لازم است از آلیاژهای مقاوم‌تر استفاده شود.

کاربرد پیشنهادی:

با توجه به تعادل مناسب بین مقاومت به خوردگی، قیمت و دسترسی، SS316L در بسیاری از کاربردهای مرتبط با اندازه‌گیری آب گزینه‌ای مناسب محسوب می‌شود. از مهم‌ترین موارد استفاده آن می‌توان به موارد زیر اشاره کرد:

چاه‌های آب شرب، مخازن آب شهری و شبکه‌های انتقال آب با کیفیت شیمیایی کنترل‌شده.

Hastelloy: راهکار حرفه‌ای برای محیط‌های فوق خورنده

ماهیت آلیاژ:

Hastelloy یکی از سوپرآلیاژهای پیشرفته مبتنی بر نیکل است که برای استفاده در شرایط شیمیایی بسیار سخت و محیط‌های به‌شدت خورنده طراحی شده است. این آلیاژها معمولاً حاوی مقادیر قابل توجهی از عناصر آلیاژی مانند مولیبدن، کروم و گاهی تنگستن هستند که باعث افزایش چشمگیر مقاومت آن‌ها در برابر خوردگی شیمیایی می‌شود. به همین دلیل، Hastelloy در صنایعی که با سیالات خورنده، اسیدها یا ترکیبات شیمیایی فعال سروکار دارند، به‌عنوان یکی از مواد بسیار قابل اعتماد شناخته می‌شود.

در تجهیزات اندازه‌گیری آب و سیالات صنعتی، استفاده از Hastelloy معمولاً در شرایطی مطرح می‌شود که مواد متداولی مانند فولادهای زنگ‌نزن قادر به تحمل شرایط شیمیایی محیط نیستند. این آلیاژ به‌ویژه در محیط‌هایی که حاوی کلریدهای بالا، ترکیبات سولفیدی یا اسیدهای قوی هستند عملکرد بسیار پایداری از خود نشان می‌دهد و می‌تواند عمر مفید تجهیزات را به شکل قابل توجهی افزایش دهد.

مزایا:

یکی از مهم‌ترین دلایل استفاده از Hastelloy در طراحی سنسورها و تجهیزات اندازه‌گیری، مقاومت بسیار بالای آن در برابر طیف گسترده‌ای از مواد خورنده است. این ویژگی باعث می‌شود که در محیط‌های شیمیایی پیچیده نیز پایداری ساختاری و عملکردی قطعات حفظ شود.

• مقاومت فوق‌العاده در برابر:

○ کلریدها

○ اسیدها

○ سولفیدها

• حفظ دقت سنسور در درازمدت، حتی در محیط‌هایی با ترکیبات شیمیایی فعال

• کاهش نیاز به تعمیرات دوره‌ای و تعویض قطعات در شرایط کاری سخت

این ویژگی‌ها باعث می‌شوند که سنسورهایی که با استفاده از این آلیاژ ساخته می‌شوند، در کاربردهای صنعتی خاص از پایداری و طول عمر بالاتری برخوردار باشند. در بسیاری از پروژه‌های زیرساختی یا صنعتی، استفاده از چنین آلیاژهایی می‌تواند از بروز خرابی‌های مکرر و توقف سیستم جلوگیری کند.

محدودیت‌ها:

با وجود مزایای فنی قابل توجه، استفاده از Hastelloy همیشه گزینه اقتصادی محسوب نمی‌شود و در برخی کاربردها ممکن است انتخاب آن توجیه فنی یا اقتصادی نداشته باشد.

• هزینه بالا نسبت به آلیاژهای رایج مانند فولادهای زنگ‌نزن

• استفاده غیرضروری در آب‌های معمولی یا محیط‌هایی با شرایط شیمیایی ملایم

در واقع، زمانی که کیفیت شیمیایی آب در محدوده استاندارد قرار دارد و میزان ترکیبات خورنده پایین است، استفاده از مواد ساده‌تر و اقتصادی‌تر می‌تواند انتخاب منطقی‌تری باشد.

کاربرد پیشنهادی:

با توجه به مقاومت شیمیایی بسیار بالا، Hastelloy بیشتر در محیط‌هایی مورد استفاده قرار می‌گیرد که احتمال خوردگی شدید وجود دارد یا ترکیب شیمیایی سیال می‌تواند به سرعت به مواد معمولی آسیب وارد کند. برخی از مهم‌ترین کاربردهای این آلیاژ در تجهیزات اندازه‌گیری عبارت‌اند از:

پساب‌های صنعتی، چاه‌های عمیق شور، محیط‌های نفت، گاز و صنایع معدنی.

در چنین محیط‌هایی، استفاده از این سوپرآلیاژ می‌تواند باعث افزایش چشمگیر دوام سنسورها و کاهش هزینه‌های نگهداری در بلندمدت شود.

سرامیک صنعتی؛ مصونیت بالا در برابر رسوب و خوردگی

ویژگی‌های ساختاری:

دیافراگم‌های سرامیکی، معمولاً از جنس Al₂O₃، در بسیاری از سنسورهای فشار و سطح پیشرفته به کار می‌روند. ساختار کریستالی پایدار و غیرواکنش‌پذیر این سرامیک‌ها باعث شده در مواجهه با سیالات مختلف، عملکردی پایدار و قابل اعتماد داشته باشند.

مزایا:

• مقاومت شیمیایی بسیار بالا و عدم واکنش با اغلب ترکیبات موجود در آب

• مقاومت عالی در برابر رسوبات سخت و املاح سنگین

• حفظ دقت و پایداری اشاره صفر در بازه‌های زمانی طولانی

محدودیت‌ها:

• شکنندگی بیشتر نسبت به فلزات

• نیاز به دقت بالا در طراحی مکانیکی و محافظت در برابر ضربه

کاربرد پیشنهادی:

آب‌های بسیار سخت، محیط‌های آلوده و کاربردهایی که پایداری دقت در بلندمدت اهمیت ویژه دارد.

مقایسه کاربردی مواد در سنسورهای اندازه‌گیری آب

در طراحی و انتخاب سنسورهای اندازه‌گیری آب، انتخاب جنس قطعات در تماس با سیال نقش تعیین‌کننده‌ای در عملکرد بلندمدت تجهیزات دارد. شرایط شیمیایی آب، میزان املاح محلول و احتمال تشکیل رسوب از عواملی هستند که باید در انتخاب ماده مناسب در نظر گرفته شوند.

• SS316L: گزینه‌ای استاندارد، اقتصادی و پرکاربرد برای اکثر پروژه‌های آب و سامانه‌های پایش منابع آبی. این آلیاژ در آب‌های معمولی و بسیاری از کاربردهای صنعتی عملکرد قابل قبولی ارائه می‌دهد.

• Hastelloy: انتخابی تخصصی برای محیط‌هایی با شرایط شیمیایی شدید، مانند سیالات حاوی کلرید بالا، اسیدها یا ترکیبات سولفیدی، که در آن‌ها مقاومت بالا در برابر خوردگی اهمیت حیاتی دارد.

• سرامیک: گزینه‌ای بسیار مناسب برای کاربردهایی که پایداری اندازه‌گیری در آب‌های سخت و محیط‌های مستعد رسوب‌گذاری اهمیت دارد، زیرا مقاومت بالایی در برابر رسوبات و واکنش‌های شیمیایی نشان می‌دهد.

در نهایت باید توجه داشت که انتخاب نادرست ماده، حتی در صورت استفاده از پیشرفته‌ترین سنسورهای الکترونیکی، می‌تواند منجر به کاهش عمر مفید تجهیزات، افت دقت اندازه‌گیری و افزایش هزینه‌های نگهداری شود.

تأثیر انتخاب مواد بر هزینه چرخه عمر (LCC)

در نگاه اول، استفاده از مواد پیشرفته در ساخت سنسورها ممکن است باعث افزایش هزینه اولیه تجهیزات شود. با این حال، در پروژه‌های زیرساختی و سامانه‌های پایش بلندمدت، معیار مهم‌تر از قیمت اولیه، هزینه چرخه عمر (Life Cycle Cost) تجهیزات است.

انتخاب صحیح مواد در بخش‌های در تماس با سیال می‌تواند تأثیر قابل توجهی بر کاهش هزینه‌های بهره‌برداری و نگهداری در طول زمان داشته باشد. استفاده از مواد مقاوم در برابر خوردگی و رسوب، باعث می‌شود سنسور در شرایط عملیاتی پایدارتر عمل کرده و نیاز به مداخلات نگهداری کاهش یابد.

در چنین شرایطی مزایای زیر حاصل می‌شود:

• کاهش توقف سیستم و اختلال در فرآیند پایش

• کاهش نیاز به بیرون‌کشیدن سنسور از چاه‌ها یا مخازن برای سرویس یا تعویض

• حفظ دقت اندازه‌گیری در طول زمان بدون نیاز به تصحیح‌های نرم‌افزاری مکرر

در نتیجه، اگرچه مواد پیشرفته ممکن است هزینه اولیه بیشتری داشته باشند، اما در بسیاری از پروژه‌ها باعث کاهش چشمگیر هزینه کل مالکیت تجهیزات در طول عمر بهره‌برداری می‌شوند.

راهکارهای مهندسی بومی برای افزایش دوام حسگرها

در توسعه تجهیزات اندازه‌گیری آب در داخل کشور، توجه ویژه‌ای به سازگاری طراحی سنسورها با شرایط واقعی بهره‌برداری در منابع آبی مختلف شده است. در بسیاری از پروژه‌ها، کیفیت شیمیایی آب، میزان املاح، شرایط محیطی و نحوه نصب سنسورها می‌تواند تأثیر مستقیمی بر طول عمر و پایداری عملکرد تجهیزات داشته باشد.

به همین دلیل در برخی راهکارهای مهندسی بومی، تمرکز اصلی بر بهینه‌سازی طراحی و انتخاب مواد متناسب با شرایط محیطی هر منطقه قرار گرفته است. مهم‌ترین محورهای این رویکرد عبارت‌اند از:

• انتخاب آلیاژ مناسب بر اساس آنالیز شیمیایی آب منطقه

• بهینه‌سازی طراحی دیافراگم برای افزایش مقاومت در برابر فشار و رسوب

• آب‌بندی مطمئن و بلندمدت در محل اتصال کابل و بدنه سنسور

• افزایش مقاومت مکانیکی در برابر نیروهای محیطی و شرایط کاری سخت

این رویکرد مهندسی باعث شده است که در بسیاری از پروژه‌های پایش منابع آب، دوام و پایداری عملکرد تجهیزات اندازه‌گیری در بازه‌های زمانی بلندمدت به شکل محسوسی افزایش یابد.

جمع‌بندی

رسوب‌گذاری و خوردگی، دشمنان پنهان تجهیزات اندازه‌گیری آب هستند. مقابله مؤثر با این چالش‌ها، نه صرفاً با انتخاب نوع سنسور، بلکه با انتخاب آگاهانه مواد سازنده امکان‌پذیر است.

SS316L، Hastelloy و سرامیک هرکدام جایگاه مشخصی در طراحی حسگرهای مقاوم دارند و انتخاب درست آن‌ها، تضمین‌کننده دقت، دوام و پایداری شبکه‌های آبی در شرایط سخت اقلیمی و شیمیایی خواهد بود.
