فلومتر مغناطیسی چیست و چگونه کار می‌کند؟

یکی از ابزارهای حیاتی برای اندازه‌گیری جریان سیالات، فلومتر مغناطیسی است، یک دستگاه اندازه‌گیری جریان سیالات که بر اساس اصول قانون فارادی عمل می‌کند. این فلومتر از میدان مغناطیسی برای ایجاد ولتاژ الکتریکی در اثر حرکت سیال استفاده می‌کند. به عبارت دیگر، هنگامی که سیال از داخل میدان مغناطیسی عبور می‌کند، ولتاژی به نسبت سرعت جریان سیال ایجاد می‌شود که می‌تواند به راحتی اندازه‌گیری شود.

در این مقاله به بررسی فلومتر مغناطیسی چیست، ویژگی‌ها، انواع مختلف و کاربردهای آن می پردازیم و بررسی خواهیم کرد که چگونه این دستگاه قادر به اندازه‌گیری جریان سیالات می‌شود و سپس به نکاتی اشاره می کنیم تا بتوانید تصمیم بهتری برای خرید و استفاده از آن بگیرید.

فلومتر مغناطیسی چیست؟

فلومتر مغناطیسی چیست؟ فلومتر الکترومغناطیسی که با نام‌های مگ‌متر، دبی‌سنج مغناطیسی یا فلومتر مگنتی نیز شناخته می‌شود، یکی از دقیق‌ترین تجهیزات برای اندازه‌گیری دبی حجمی مایعات رساناست. این دستگاه با تکیه بر قانون القای الکترومغناطیسی فارادی، بدون قطعات متحرک، جریان سیالات را با دقت بالا اندازه‌گیری می‌کند.

ویژگی اصلی این فلومتر این است که هیچ قطعه متحرک یا تماس مستقیم با سیال ندارد، به همین دلیل طول عمر بالاتری دارد و نیاز به تعمیرات کمتری دارد.

فلومتر مغناطیسی از دو بخش اصلی تشکیل شده است:

• سنسور: اندازه‌گیری ولتاژ القایی در اثر عبور سیال
• فرستنده: تبدیل این ولتاژ به سیگنال قابل‌فهم برای سیستم کنترل

این ابزار بیش از ۶۰ سال است که در صنایع مختلف مورد استفاده قرار می‌گیرد و برای تمامی سیالاتی که دارای هدایت الکتریکی بالاتر از ۵ تا ۱۰ میکروزیمنس بر سانتی‌متر هستند، عملکرد بسیار دقیقی دارد.

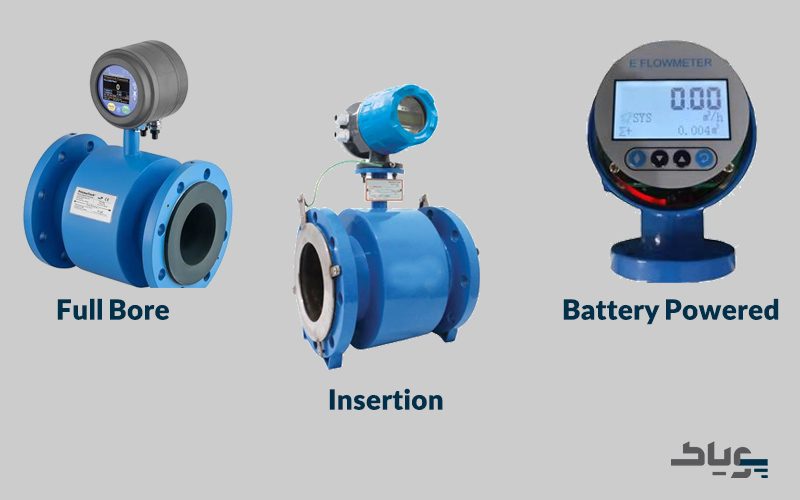

انواع فلومتر مغناطیسی چیست؟

فلومترهای الکترومغناطیسی معمولاً در سه نوع طراحی می‌شوند: خطی (Full Bore) برای دقت بالا و دبی‌های زیاد، درج‌شونده (Insertion) برای نصب آسان در لوله‌های بزرگ، و باتری‌خور برای مکان‌هایی با دسترسی محدود به برق. هرکدام بسته به نیازهای خاص، از اندازه‌گیری جریان‌های حجمی بالا تا نصب ساده در مکان‌های محدود، کاربرد دارند.

برخی مدل‌ها همچنین برای اندازه‌گیری جریان‌های کم بهینه شده‌اند، اما دسته‌بندی جداگانه‌ای با عنوان «فلومتر جریان کم» به‌صورت رسمی وجود ندارد.

۱. فلومتر الکترومغناطیسی فول بوری(Full Bore)

این نوع فلومترها برای اندازه‌گیری جریان‌های حجمی بالا در صنایع بزرگ کاربرد دارند. طراحی این فلومتر به گونه‌ای است که می‌تواند در برابر فشار و دمای بالا مقاومت کند و در شرایط سخت صنعتی عملکرد قابل اعتمادی ارایه دهد. برخی مدل‌ها قابلیت اندازه‌گیری جریان‌های دوطرفه را نیز دارند.

۲. فلومتر الکترومغناطیسی سنسور درج‌شونده (Insertion)

این نوع فلومتر برای نصب آسان و در شرایط خاصی که نیاز به نصب در لوله‌های با قطر بزرگ است، مناسب است. این فلومترها معمولاً در سیستم‌هایی که فضای نصب محدود دارند یا نیاز به انتقال آسان دارند، استفاده می‌شوند. فلومتر Insertion به‌صورت مستقیم درون لوله نصب می‌شود و برای کاربردهایی مانند مدیریت شبکه‌های آبی، کنترل نشت و اندازه‌گیری جریان‌های متغیر استفاده می شود.

۳. فلومتر الکترومغناطیسی باتری‌خور (Battery Powered)

این فلومترها برای مکان‌هایی که دسترسی به برق محدود است، مناسب هستند. آن‌ها دارای باتری داخلی هستند که انرژی مورد نیاز را تأمین می‌کند و برای کاربردهایی مانند آبیاری، مدیریت منابع آب و نصب در مکان‌های دورافتاده مناسب هستند. برخی مدل‌ها عمر باتری تا ۱۰ سال دارند و قابلیت‌های ارتباطی مانند Modbus و GSM/GPRS را نیز پشتیبانی می‌کنند.

مزایای استفاده از فلومتر الکترومغناطیسی چیست؟

1. دقت بالا: فلومترهای مغناطیسی قادر به اندازه‌گیری دقیق جریان سیالات در جریان‌های کم، با سرعت‌های مختلف، جریان های چند جهته و دو طرفه هستند.
2. بدون قطعات متحرک: این فلومترها بدون نیاز به قطعات مکانیکی کار می‌کنند، بنابراین تعمیرات و نگهداری کمتری نیاز دارند.
3. مقاومت در برابر شرایط سخت: این دستگاه‌ها می‌توانند در دماها، فشارها و شرایط محیطی سخت عملکرد خوبی داشته باشند و مناسب برای سیالات خورنده، داغ یا با ویسکوزیته بالا هستند.
4. طول عمر بالا: به دلیل طراحی بدون قطعات متحرک و مقاومت در برابر خوردگی، این فلومترها دارای عمر طولانی‌تری هستند.
5. عملکرد بدون تماس: فلومترهای الکترومغناطیسی هیچ‌گونه تماس مستقیم با سیال ندارند، بنابراین برای سیالاتی که حساس به آلودگی هستند، مناسب‌اند.
6. مناسب برای سیالات متنوع: این دستگاه‌ها قادرند طیف وسیعی از سیالات از جمله مایعات الکترولیتیک و آب را اندازه‌گیری کنند.

این مزایا باعث می‌شود که فلومترهای الکترومغناطیسی در صنایع مختلف مانند آب و فاضلاب، نفت و گاز، صنایع شیمیایی و دارویی محبوب باشند.

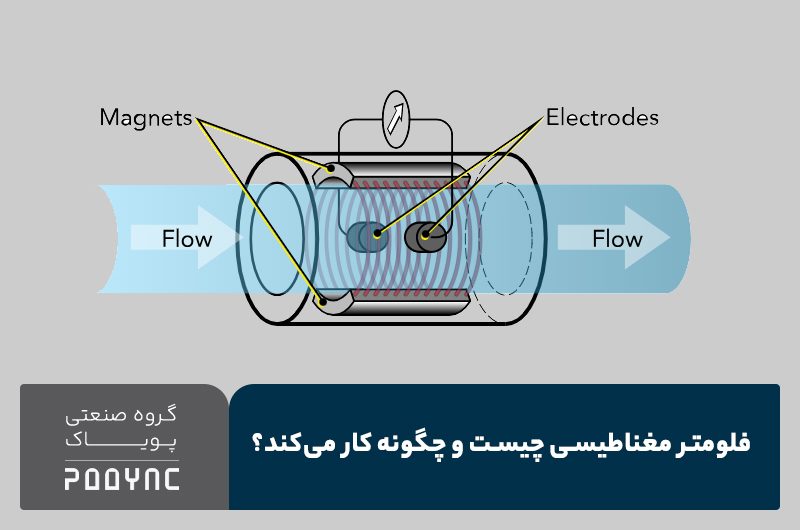

طرز کار فلومتر مغناطیسی چیست؟

فلومتر مغناطیسی از یک میدان مغناطیسی برای اندازه‌گیری جریان سیال استفاده می‌کند. طرز کار فلومتر الکترومغناطیسی اینگونه است که هنگامی که سیال از داخل لوله عبور می‌کند، این میدان مغناطیسی تغییرات ولتاژ را ایجاد می‌کند که متناسب با سرعت جریان است. این ولتاژ توسط سنسورهای فلومتر اندازه‌گیری شده و به واحد دبی تبدیل می‌شود. در نتیجه، شما می‌توانید میزان جریان سیال را با دقت بسیار بالا اندازه‌گیری کنید.

• بیشتر بخوانید: فلومتر آب چیست؟

اصول اندازه‌گیری فلومتر مغناطیسی چیست؟

این دستگاه برای اندازه‌گیری جریان سیالات از قانون فارادی استفاده می‌کند. طبق این قانون، وقتی یک سیال رسانا (مانند آب یا مایعات الکترولیتیک) از میدان مغناطیسی عبور می‌کند، یک ولتاژ متناسب با سرعت جریان سیال در آن ایجاد می‌شود. این ولتاژ به صورت دیجیتال یا آنالوگ اندازه‌گیری می‌شود و دبی جریان سیال به آن تبدیل می‌شود.

همچنین قادر به اندازه‌گیری جریان‌های کم و متوسط است و دقت بالایی در اندازه‌گیری دارد، به طوری که می‌تواند حتی جریان‌های بسیار کوچک را با دقت بالا اندازه‌گیری کند.

کاربرد فلومتر مغناطیسی چیست؟

مهم‌ترین کاربردهای فلومتر مغناطیسی چیست؟ در صنایع مختلف برای اندازه‌گیری دقیق جریان سیالات استفاده می‌شود:

1. صنایع آب و فاضلاب:
   برای اندازه‌گیری دقیق جریان آب خام و تصفیه‌شده در شبکه‌های آبرسانی و تصفیه خانه‌ها، پایش جریان فاضلاب‌ها با ذرات معلق یا مواد خورنده.
2. کشاورزی:
   مدیریت هوشمند سیستم‌های آبیاری و جلوگیری از هدررفت منابع آبی با اندازه‌گیری لحظه‌ای
3. صنایع غذایی و دارویی:
   اندازه‌گیری جریان مایعات در تولید محصولات غذایی و دارویی، که نیاز به دقت بالا و عدم تغییر کیفیت سیال دارند. مناسب برای مایعات بهداشتی مانند شیر، دوغ، شربت به دلیل عدم ایجاد آلودگی و تماس مستقیم اجزاء با سیال.
4. صنایع نفت و گاز:
   اندازه‌گیری دبی جریان در خطوط انتقال نفت، گاز و دیگر سیالات صنعتی.
5. صنایع شیمیایی:
   کنترل دبی مواد شیمیایی و مایعات در فرآیندهای تولید، سنجش جریان اسیدها، بازها، دوغاب و سایر مواد شیمیایی.
6. پتروشیمی و پالایشگاه‌ها:
   برای اندازه‌گیری دقیق جریان سوخت‌ها و مواد خام در واحدهای تولید.
7. صنایع نیروگاهی و برج‌های خنک‌کننده:
   کنترل سیستم خنک‌کننده با دقت بالا
8. سایر صنایع:
   کاربرد در تولید کاغذ، مصالح ساختمانی، پالایشگاه‌ها، سیمان و…

نحوه کالیبراسیون فلومتر مغناطیسی چگونه است؟

برای حفظ دقت اندازه‌گیری فلومتر مغناطیسی، کالیبراسیون آن از اهمیت بالایی برخوردار است. معمولاً کالیبراسیون در شرایط آزمایشگاهی و با استفاده از مراجع معتبر انجام می‌شود. در کالیبراسیون، دبی واقعی سیال با دبی اندازه‌گیری شده توسط فلومتر مقایسه شده و دستگاه تنظیم می‌شود.

تعمیر فلومتر مغناطیسی

یکی از مزایای بزرگ فلومترهای مغناطیسی، عدم وجود قطعات متحرک است که باعث می‌شود این دستگاه‌ها نیاز به تعمیرات کمتری داشته باشند. با این حال، برای حفظ عملکرد درست آن‌ها، باید از ورود ذرات معلق و گاز به داخل لوله‌ها جلوگیری شود. همچنین، کالیبراسیون منظم دستگاه و بررسی وضعیت سنسورها می‌تواند از بروز خطا در اندازه‌گیری جلوگیری کند.

نکات نصب فلومتر مغناطیسی

• نصب در راستای عمودی یا افقی بسته به نوع سیال
• فاصله مناسب از تجهیزاتی با اختلال الکترومغناطیسی
• جریان سیال باید یکنواخت باشد و لوله پر از مایع
• اجتناب از حضور حباب هوا یا فاز جامد زیاد در سیال

شرط استفاده از فلومتر مغناطیسی چیست؟

فلومتر مغناطیسی تنها برای سیالات رسانا قابل استفاده است. بنابراین، برای استفاده از این دستگاه‌ها، سیال باید حداقل ویژگی‌های رسانایی الکتریکی را داشته باشد، مثل آب، مایعات شیمیایی و بعضی دیگر از سیالات صنعتی. همچنین، این فلومترها معمولاً در شرایطی که سیال حاوی ذرات معلق یا گاز باشد، کارایی مناسبی نخواهند داشت.

نکات کلیدی در انتخاب فلومتر الکترومغناطیسی مناسب

برای انتخاب بهترین فلومتر الکترومغناطیسی، بررسی دقیق نیازهای عملیاتی و ویژگی‌های سیال الزامی است. اگر قصد استفاده در خطوط لوله بزرگ را دارید، مدل Insertion انتخاب به‌صرفه‌تری خواهد بود. در مقابل، برای کاربردهایی با دقت بالا و نرخ جریان زیاد، فلومترهای مغناطیسی خطی عملکرد بهتری ارایه می‌دهند. همچنین، در فرآیندهایی با جریان پایین، استفاده از مدل‌های مخصوص جریان کم توصیه می‌شود.

مهم‌ترین فاکتورها در هنگام خرید شامل موارد زیر هستند:

• بودجه و قیمت تمام‌شده فلومتر
• نوع منبع تغذیه (برقی یا باتری) متناسب با محل نصب
• ویژگی‌های محیطی مانند نوع سیال، دما، فشار و محدوده جریان
• سطح دقت مورد انتظار در اندازه‌گیری
• نیاز به اتصالات با ولتاژ بالا یا پایین
• انتخاب از بین برندهای معتبر و با سابقه تولید صنعتی

محدودیت‌های فلومتر مغناطیسی

علاوه بر کاربردهای گوناگون و نیاز صنایع متنوع به فلومتر الکترومغناطیسی، محدودیت هایی نیز برای این دستگاه در حین استفاده وجود دارد که مهم ترین آن ها عبارتند از:

• ماده مورد اندازه گیری باید حتماً رسانا باشد.
• چون فلومتر الکترومغناطیسی همواره میزان حجم را اندازه گیری می کند حجم هر ماده معلق در مایع مد نظر است.
• مقاومت مایع بین الکترودها نباید از ۱٪ امپدانس مدار خارجی بیشتر شود.
• برای جلوگیری از مشکلات هوای حباب شده، الکترودها باید روی قطر افقی قرار گیرند.
• نصب شیرهای جداکننده برای بررسی صفر بودن توقف جریان
• در شرایط نصب دریچه تنظیمی در بالای دستگاه عملیات لوله باید کامل و دقیق انجام شود.

نتیجه‌گیری

فلومتر مغناطیسی چیست؟ یک ابزار دقیق و مقاوم است که برای اندازه‌گیری جریان سیالات استفاده می شود، قادر است بدون تماس مستقیم با سیال، جریان آن را اندازه‌گیری کند و در برابر شرایط دشوار، عملکرد بسیار دقیقی داشته باشد. با توجه به دقت بالا، عدم نیاز به قطعات مکانیکی و عمر طولانی، این فلومتر انتخابی مناسب برای نیازهای مختلف صنعتی است. این دستگاه به شما کمک می‌کند تا اندازه‌گیری‌های دقیقی از جریان سیالات داشته باشید و عملکرد بهینه سیستم‌های خود را تضمین کنید.

فلومتر مغناطیسی یکی از بهترین گزینه‌ها برای اندازه‌گیری دقیق دبی سیالات رساناست. این دستگاه با وجود مزایای فنی بالا و تطبیق‌پذیری با صنایع مختلف، نیازمند رعایت نکات انتخاب و نصب برای عملکرد بهینه است.
